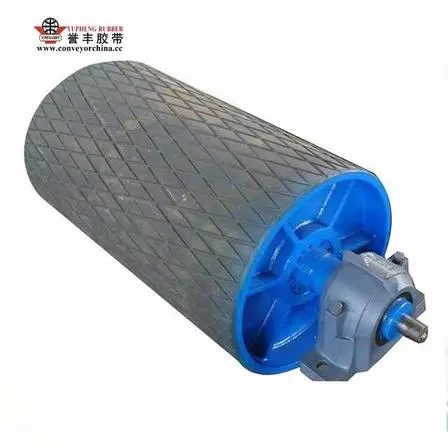

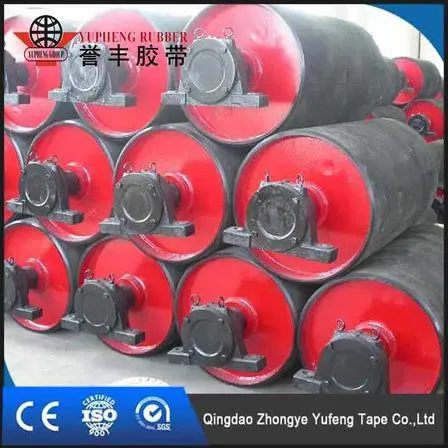

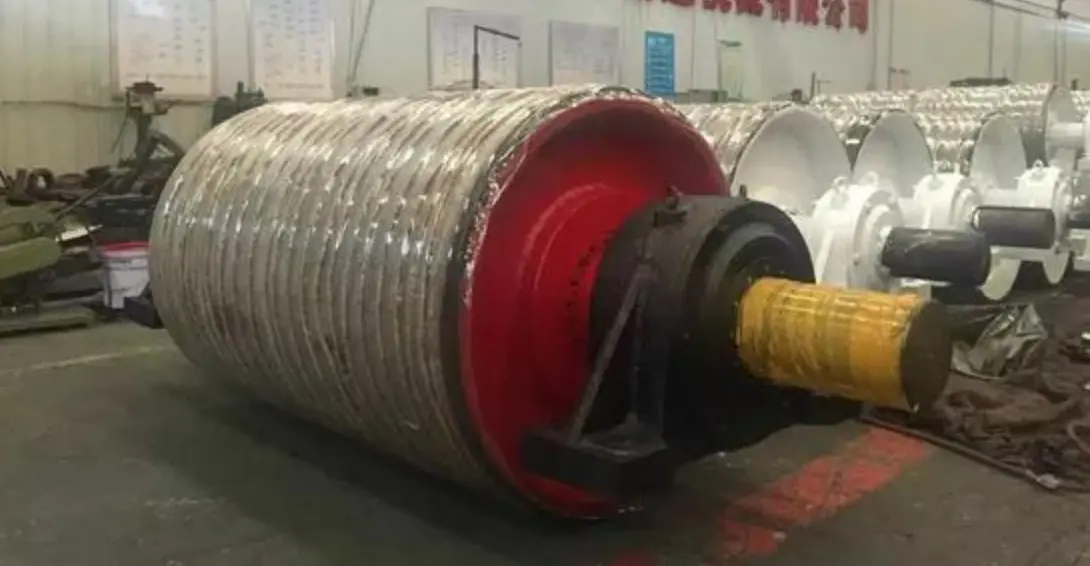

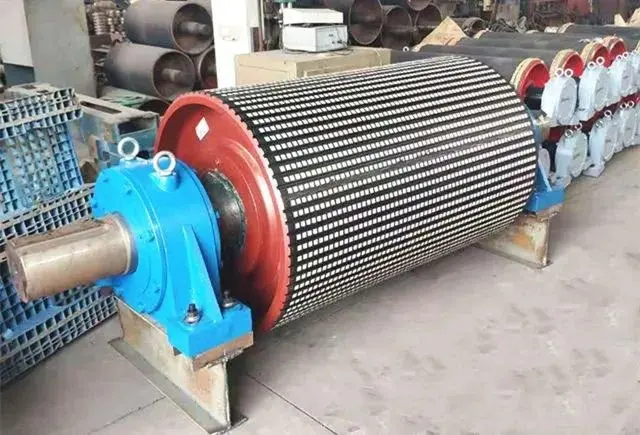

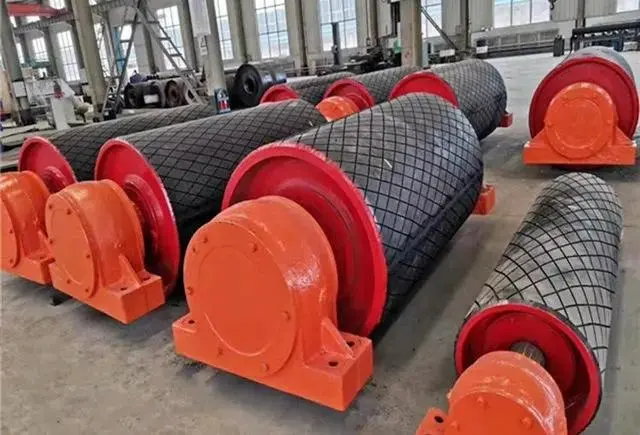

Gummi lagged drivremskive

Med flere efterslæbningsmuligheder, herunder almindelig gummi, diamantrille, sildebensrille og FRAS-gummi, leverer YUFENG Rubber Lagged Drive Pulley forbedret friktion, dræning og slidstyrke til krævende transportbåndsanvendelser. Testet for gummiadhæsion, dynamisk balance, slid og trækevne, sikrer den stabil drift fra -30°C til 100°C, mens den reducerer nedetid og vedligeholdelsesomkostninger i tunge transportsystemer.

Funktioner

Højfriktionsdrivremskive til kraftige transportsystemer

YUFENG Rubber Lagged Drive Pulley, også kendt som en hoveddrevet tromle, er designet til mellem- og langdistance transportbåndssystemer, der håndterer store mængder bulkmaterialer. I modsætning til drevne remskiver i bare stål, der giver begrænset friktion under våde eller støvede forhold, kombinerer denne remskive en stiv ståltromle med et tykt slidbestandigt gummilag, der er dannet gennem integreret varm vulkanisering.

Ståltromlen giver den strukturelle styrke, der kræves for at modstå drivmoment og radiale belastninger, mens gummibelægningen skaber en højfriktionskontaktflade mellem remskiven og transportbåndet. Denne kombination forbedrer trækkraften, reducerer seleglidning og beskytter bæltet mod direkte metal-til-gummi-kontakt under kontinuerlig drift.

Designet til højspændingsstålledningstransportbånd

Den forstærkede remskivestruktur er velegnet til transportsystemer udstyret med almindelige stålsnortransportbånd og stofbånd. Tilgængelige konfigurationer dækker transportbåndsbredder fra 500 mm til 2000 mm, med remskivedimensioner og belastningskapacitet, der kan justeres i henhold til transportbåndets spænding, båndhastighed og materialegennemstrømning.

Varm-vulkaniseret lagging for langsigtet stabilitet

I modsætning til konventionel koldbundet lagging er gummilaget permanent bundet til ståltromlen gennem kontrolleret højtemperaturvulkanisering. Dette reducerer risikoen for delaminering, bobler og gummiadskillelse under langvarig drift med tung belastning, hvilket gør remskiven velegnet til kulminer, havne, cementfabrikker og mineralforarbejdningsanlæg.

Råvarer og produktionshåndværk

Forstærket ståltromlekonstruktion

Tromleskallen og endeskiverne er fremstillet af Q235B eller Q345B stål i henhold til belastningskrav. Ståloverflader kugleblæses til Sa 2,5 før gummipåføring, hvilket fjerner rust- og oxidlag, samtidig med at der skabes en passende bindingsoverflade til den laggende masse. Drivakslen bruger 45# bratkølet og hærdet stål for at give tilstrækkelig vridnings- og bøjningsmodstand under kontinuerlig kraftoverførsel.

Konstruerede gummilagging-forbindelser

Standard-lagging-blandingen kombinerer naturgummi med slidstærkt syntetisk gummi, med hårdhed styret til 60±5 Shore A. Materialet giver en balance mellem trækkraft, slidstyrke og elasticitet. Til specialiserede applikationer kan YUFENG levere FRAS brandsikkert og antistatisk gummi, oliebestandigt NBR eller højtemperatur EPDM formuleringer i henhold til transportørmiljøet.

Forstærket lagging overfladestruktur

Et forstærkningslag af ståltråd kan inkorporeres i den efterslæbende struktur for at forbedre modstanden mod rivning og gentagne mekaniske stød. Diamant- og sildebensoverflademønstre er tilgængelige for at øge trækkraften og lette dræning af vand eller fine materialer mellem remskiven og transportbåndet.

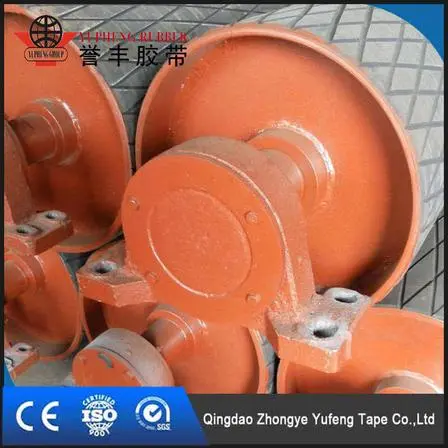

Kraftig leje- og tætningsenhed

Remskiven kan udstyres med sfæriske rullelejer fra internationalt anerkendte eller kvalificerede indenlandske leverandører i henhold til kundens krav. Flertrins labyrintforsegling hjælper med at forhindre kulstøv, mineralpulver, mudder og vand i at trænge ind i lejehuset, hvilket understøtter stabil rotation under langvarig industriel drift.

Integreret varmvulkaniseringsfremstillingsproces

Præcisionsståletromleforberedelse

Produktionsprocessen begynder med formning af ståltromle, endeskivesvejsning og præcisionsbearbejdning af akseltapperne. Efter svejsning gennemgår remskiven en foreløbig afbalancering og dimensionsinspektion for at etablere et stabilt fundament for efterfølgende gummilag.

Overfladeforbehandling og gummipåføring

Tromlens overflade skubblæses og behandles med et dedikeret limningssystem, før gummiblandingen påføres. Den formulerede gummiplade er jævnt placeret rundt om tromlen, med valgfri ståltrådsforstærkning indbygget i den laggende struktur i overensstemmelse med den påkrævede driftskvalitet.

Kontrolleret højtemperaturvulkanisering

Den forberedte remskive går ind i en autoklave for kontrolleret varmvulkanisering ved ca. 140-160°C i 2-4 timer. Tryk, temperatur og hærdetid styres gennem hele processen for at skabe en stærk integreret forbindelse mellem gummilagringen og ståltromlen. Standard limningsydelse kan nå ≥7N/mm i henhold til ASTM D429 testkrav.

Overflademønster og efterbehandling

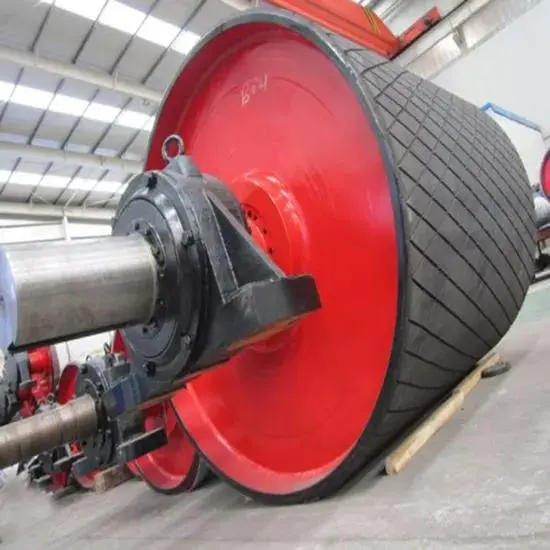

Efter vulkanisering er gummioverfladen præcisionsbehandlet i henhold til det specificerede trækkrav. Diamant- eller sildebensriller kan bearbejdes i laggingen for at forbedre bæltets greb og dræning, mens overfladebehandling fjerner overskydende materiale og uregelmæssigheder.

Dynamisk balancering og slutmontage

Den færdige remskive gennemgår præcision dynamisk balancering til ISO 1940 G6.3 niveau før aksel og lejeinstallation. Samlingsprocessen inkluderer akselpressefitting, leje-sæde-installation og fastgørelsesmomentverifikation for at sikre ensartet mekanisk ydeevne.

Endelig præstationsverifikation

Før forsendelse gennemgår hvert produktionsparti en inspektion, der dækker gummitrækevne, forsinket vedhæftning, slidstyrke, lavtemperaturfleksibilitet, dimensionsnøjagtighed og dynamisk balance. Inspektionsregistreringer opbevares til produktionens sporbarhed og kundekvalitetsverifikation.

Koldbundet efterslæb for særlige bestillinger

Koldbundet lagging er også tilgængelig til remskiver med lille diameter, udskiftningsprojekter og ordrer, der kræver kortere produktionscyklusser. Til kontinuerlige kraftige transportsystemer anbefaler YUFENG dog integreret varmvulkaniseret lagging for stærkere binding og længere driftsstabilitet.

Felttestdata og sammenligning af industrismertepunkter

Otte måneders kontinuerlig industriel sporingstest

YUFENG gennemførte otte på hinanden følgende måneder med feltsporingstest på gummilagged drivremskiver i sydøstasiatiske kulminer og europæiske kystnære bulkhåndteringsterminaler. Testen sammenlignede varmvulkaniserede gummihjulsremskiver, konventionelle koldbundne remskiver og nøgne stålremskiver under de samme tunge, fugtige og støvede driftsforhold.

Evalueringen fokuserede på faktisk industriel ydeevne, herunder trækstabilitet, bæltebeskyttelse, holdbarhed, korrosionsbestandighed og vedligeholdelsesfrekvens. De registrerede driftsdata demonstrerer fordelene ved integreret varmvulkaniseret gummilagring til kontinuerlige bulkmaterialetransportsystemer.

Begrænsninger for traditionelle drevremskiver i bare stål

Remskiver i blankt stål bruges stadig i nogle konventionelle transportapplikationer, men deres stive metaloverflade skaber flere driftsmæssige udfordringer i krævende miljøer:

• Lav friktionsydelse forårsager, at båndet glider under opstart af transportbånd og drift med tung belastning, hvilket kræver gentagen spændingsjustering og øger båndets overfladeslid.
• Direkte stål-til-gummi-kontakt genererer koncentreret friktion, accelererer slid på transportbåndets dæksel og reducerer den samlede levetid for båndet.
• Den blotlagte ståloverflade er sårbar over for korrosion i våde miner, havne og udendørs transportsystemer, hvilket øger udskiftningsfrekvensen.
• Manglen på et elastisk bufferlag overfører vibrationer og stød direkte til transportørens struktur, hvilket øger driftsstøj og mekanisk belastning.

Højere trækevne under våde og tunge belastninger

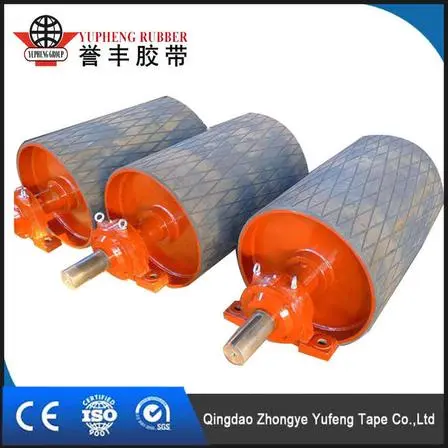

YUFENG Rubber Lagged Drive Pulley bruger højfriktions gummilagring med diamant- eller sildebensrillemønstre. Den elastiske gummioverflade øger kontaktkraften mellem remskive og transportbånd, mens overfladeriller hjælper med at fjerne vand og finmaterialeforurening.

Feltsporingsdata viser, at friktionskoefficienten af ​​diamant-mønster gummilagring er betydeligt højere end nøgne ståloverflader, hvilket giver mere stabil trækkraft under opstart af transportbånd, acceleration og kontinuerlig fuld-load drift, især i regnfulde havne og fugtige minemiljøer.

Forbedret bæltebeskyttelse og reduceret slid

Gummilaget fungerer som en beskyttende overgangsflade mellem remskiven og transportbåndet. Sammenlignet med direkte stålkontakt reducerer den elastiske gummioverflade koncentreret friktionsbelastning og minimerer unødvendige skader på bæltet.

Ifølge feltanvendelsesregistre opnåede transportbåndssystemer udstyret med YUFENG varmvulkaniseret gummilagrede remskiver længere remservicecyklusser, mens remskivens slid og korrosionsskader blev væsentligt reduceret under forhold med meget støv og høj fugtighed.

Integreret vulkanisering for langsigtet pålidelighed

I modsætning til koldbundne lagging-metoder, der hovedsageligt er afhængige af klæbende limning, danner YUFENG varmvulkaniseret gummilagging en integreret forbindelse mellem gummi og ståltromle gennem kontrolleret temperatur- og trykhærdning.

I løbet af otte måneders kontinuerlig drift under fugtige kulmineforhold forekom ingen tydelig gummiafskalning, boblende eller forsinket adskillelse. Remskiven opretholdt stabil rotationsydelse uden unormale akselvibrationer forårsaget af ujævn overfladeslid.

Lavere vedligeholdelsesomkostninger gennem holdbart design

Kombinationen af ​​højfriktionsgummilagring, præcis dynamisk balancering og forstærket remskivestruktur hjælper med at reducere uventede nedlukninger forårsaget af remglidning, overfladeslid og vibrationsproblemer.

Når der forekommer lokalt slid på gummioverfladen, kan slæbet normalt repareres i stedet for at udskifte hele remskiven, hvilket reducerer forbruget af reservedele og forbedrer det langsigtede investeringsafkast for bulkmaterialehåndteringsvirksomheder.

Præstationsindeks	Trækskive i bar stål	Cold-bonded Lagged Pulley	YUFENG Hot-vulkaniseret gummi lagged drivremskive
Trækydelse	Lav friktion, højere skridrisiko under våde forhold	Forbedret friktion, men klæbende ældning kan forekomme	Høj stabil trækkraft med integreret gummibinding
Lagrende holdbarhed	Intet beskyttende gummilag	Risiko for afskalning efter langvarig drift	Ingen nem delaminering under hårde arbejdsforhold
Bælte beskyttelse	Direkte metalkontakt øger slid	Grundlæggende beskyttelseseffekt	Elastisk gummilag reducerer friktionsskader
Miljøtilpasningsevne	Begrænset i våde og ætsende miljøer	Moderat modstand	Velegnet til miner, havne og cementfabrikker
Vedligeholdelseskrav	Hyppig justering og udskiftning	Regelmæssig eftersyn kræves	Lang servicecyklus med reduceret nedetid

Real Global Project Application Cases

YUFENG-produkter har stabil matchende applikationserfaring i snesevis af oversøiske transportprojekter for tung industri, akkumulerer verificerbare langsigtede driftsdata og kan levere on-site operationsfotos og projektreferencedokumenter til klientevaluering.

Case 1: Sydøstasiatiske open-pit kulminetransportprojekt

En fast transportlinje på mellemlang afstand udstyret med ST1600 stålsnortransportbånd anvendte vores 1000 mm brede diamantrille gummihjulstrækrulle som hovedtromlen. Arbejdsmiljøet byder på høj luftfugtighed året rundt, ophobning af kulstøv og hyppige startpåvirkninger ved fuld belastning. Efter 3 på hinanden følgende år med 24-timers kontinuerlig drift bevarer remskivens gummilagring fuldstændig struktur uden revner, delaminering eller eksponering af ståltråd; båndglidningsfejl blev fuldstændig elimineret, og kunden reducerede hyppigheden af ​​udskiftning af transportbånd fra hver 8. måned til over 18 måneder, hvilket i høj grad reducerede tabene ved produktionsstop.

Case 2: Europæisk kysthavn Bulk Cargo Handling Terminal

Havnens transportsystem til lossning af malm og grus vælger YUFENG sildebensrille gummilagrede drivremskiver med FRAS antistatisk gummiformel for at tilpasse sig regnfulde havsalttågeætsende omgivelser. Dræningsrilledesignet forhindrer havvandsfilm i at dannes mellem remskive og rem; antistatisk gummi undgår statiske gnistrisici ved transport af tørt mineralpulver. Kundefeedback viser stabil gennemføringsevne af matchede transportbånd, lav daglig fejlrate og kun rutinemæssig vedligeholdelse af overfladerengøring påkrævet uden storstilet demonteringsreparation inden for 2 år.

Andre meget anvendelige scenarier

Vores remskiver er også standardunderstøttende komponenter til indenlandske og oversøiske cementfabriksklinkertransportlinjer, metallurgiske mineralpulvertransportsystemer, kemiske bulkmaterialelagertransportører og fast transportudstyr til stenbrud, kompatibel med alle serier General Steel Cord Conveyor Bælter og stoftransportbånd.

Komplet produktspecifikationsparametertabel

Tabel 1 Oversigt over tekniske parametre

Parameterelement	Detaljerede tekniske specifikationer
Fuldt produktnavn	Gummi lagged drivremskive (hoveddrevtromle)
Mærke	YUFENG
Matchende transportbåndsbredde	500 / 650 / 800 / 1000 / 1200 / 1400 / 1600 / 1800 / 2000 mm (tilpasset speciel bredde acceptabel)
Standard tromle ydre diameter område	320 / 400 / 500 / 630 / 800 / 1000 / 1150 / 1350 / 1600 / 1800 mm
Gummi Lagging Overflade Type	Almindeligt gummi, diamantrille, sildebensrille, FRAS brandsikker antistatisk, oliebestandig NBR, højtemperatur EPDM
Standard lagging tykkelse	8 mm / 10 mm / 12 mm / 15 mm / 20 mm (påvirkningssted, valgfri 25 mm fortykket lagging)
Gummi fysisk ydeevne (Standard NR-SBR formel)	Hårdhed: 60±5 Shore A; Trækstyrke ≥14MPa; Forlængelse ved brud ≥450%; Adhæsionsstyrke ≥7N/mm; Slidtab ≤120mm³
Arbejdstemperaturområde	Standardtype: -30 ℃ ~ 100 ℃; Højtemperaturbestandig: op til 120 ℃; Lav-temp special: -40 ℃
Hovedråmateriale	Tromleskal: Q235B/Q345B Stål; Aksel: 45# hærdet og hærdet legeret stål; Lagging: Naturgummi + Syntetisk gummiblanding; Leje: Sfærisk rulleleje, selvjusterende
Dynamisk balance standard	ISO 1940 G6.3 (G2.5 højpræcisionskvalitet kan tilpasses til lavvibrationsprojekter)
Matchende transportbåndstype	ST630~ST5000 Stålsnor transportbånd, flerlags stof transportbånd, PVC/PVG massivt vævet bånd
Gældende bulkmaterialer	Kul, jernmalm, kalksten, grus, mineralpulver, cementklinker, kemiske bulkaggregater
Dækkede industrier	Dagbrud og underjordisk minedrift, havneterminal, metallurgi, cementfabrik, kemisk lagerplads, stenbrud, kraftværk
Overholdelse af produktionsstandard	GB/T Conveyor Pulley Standard, ISO 10297, CEMA, DIN internationale industrinormer
Fuld fabriksinspektionsartikler	Stålsvejsegennemtrængningstest, gummiadhæsionstest, dynamisk balancekalibrering, gummitræk- og slidtest, lavtemperaturbøjningstest, lejetætningspræstationstest
Tilgængelige certificeringer	Fabrikstestrapport, ISO 9001 kvalitetssystemcertificering, CE-certifikat, SGS materialetestdokument, tilpasset inspektionsfil efter kundens behov
Prøveservice	Små prototypeprøver gratis; kunden påtager sig internationale fragtomkostninger

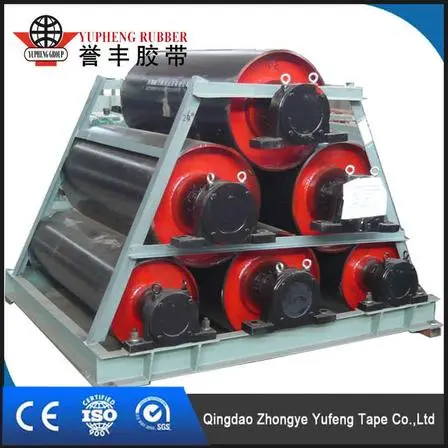

Yderpakning Standard	Skaftende omviklet med anti-rust oliepapir; hele remskive dækket af vandtæt PP vævet stof; fastgørelse af træpaller til søtransport
MOQ regel	omsætningspapirer; understøtte 1-styks prøveordre og store bulk-eksportordrer
Produktions Ledetid	Standard lagerspecifikationer: 15–20 arbejdsdage; Fuldt tilpasset størrelse/special gummiformel ordrer: 20–35 arbejdsdage
Garantiperiode	12 måneders garanti under standard arbejdsforhold og regelmæssig vedligeholdelse (eller 20.000 driftstimer, alt efter hvad der indtræffer først)
Acceptable betalingsbetingelser	T/T telegrafisk overførsel, uigenkaldelig L/C ved syne
Loading Port	Qingdao Port, Kina
Oprindelsessted	Qingdao City, Shandong-provinsen, Kina

Tabel 2 Matchende diameterreference for remskiver med forskellig rembredde

Transportbåndsbredde (mm)	Standard valgfri tromle ydre diameter (mm)
500	320, 400, 500
650	320, 400, 500, 630
800	500, 630, 800
1000	630, 800, 1000, 1150
1200	800, 1000, 1150
1400	1000, 1150, 1350
1600	1150, 1350, 1600
1800	1150, 1350, 1600, 1800
2000	1350, 1600, 1800

Hvorfor vælge YUFENG?

Til forskel fra handelsvirksomheder, der kun leverer mellemsalg, er YUFENG en professionel producent af transportbånd med komplet produktion, gummivulkanisering og testfaciliteter. Med mange års brancheerfaring leverer vi fabriksdirekte levering, tilpasset design, teknisk support og stabile bulkproduktionstjenester til globale transportørsystemprojekter.

Vores produkt er udviklet til at løse almindelige problemer med traditionelle drivremskiver, herunder remglidning, hurtigt slid, hyppig vedligeholdelse og kort levetid. Gennem højstyrke ståltromlestruktur, integreret varmvulkaniseret gummilagring og streng kvalitetsinspektion leverer vi pålidelige kraftoverførselsløsninger til miner, havne, cementfabrikker og andre tunge industrier.

Ofte stillede spørgsmål

Q1: Hvad er fordelene ved YUFENG Rubber Lagged Drive Pulley sammenlignet med nøgne stålremskiver?

YUFENG-produktet har et integreret gummilag, der væsentligt forbedrer friktionen mellem remskiven og transportbåndet. Sammenlignet med blanke stålremskiver reducerer det remglidning, sænker removerfladeslid og giver bedre ydeevne i våde, støvede og tunge belastningsmiljøer.

Q2: Hvilke tilpasningsmuligheder er tilgængelige for Rubber Lagged Drive Pulley?

Vi understøtter tilpasset remskivediameter, fladebredde, skaftstørrelse, laggingtykkelse og overflademønstre, inklusive diamantrille, sildebensrille og glat gummilagring. Specielle gummiblandinger såsom oliebestandige, højtemperatur- og flammebestandige materialer er også tilgængelige til forskellige arbejdsforhold.

Q3: Hvordan sikrer YUFENG produktkvalitet og levetid?

Hver remskive gennemgår strenge inspektionsprocesser, herunder svejseinspektion, dynamisk balancering, gummiadhæsionstest og kørende præstationstest før levering. Den varme vulkaniserede gummilagsstruktur giver stærk bindingsstyrke, hjælper med at forlænge levetiden og reducere vedligeholdelsesfrekvensen under langvarig drift.
