Førende producent af transportbånd med tomgangsramme til minedrift og bulkmaterialehåndteringssystemer

Conveyor Idler Frame er den understøttende struktur, der bruges til at installere og placere transportørruller på båndtransportsystemer. Den forbinder trugløbehjul, returløbehjul, stødhjul og selvjusterende løbehjul med transportørstrukturen, hvilket sikrer, at rullerne opretholder den korrekte justering og giver stabil støtte til løbebåndet.

Under kontinuerlig transport bærer tomgangsrammen vægten af bulkmaterialer, remspænding og stødkræfter genereret ved læssepunkter. En forkert designet ramme kan forårsage rulleforskydning, båndsporingsproblemer, ujævnt slid og uventet nedetid. Derfor er det afgørende at vælge en pålidelig støttestruktur for at forbedre transportørsystemets stabilitet.

YUFENG fremstiller komplette serier af Idler Frame i henhold til TD75, DT II(A), CEMA og ISO relaterede krav. Ved at bruge Q235/Q355-stål af høj kvalitet, præcisionssvejseprocesser og valgfri anti-korrosionsbehandling, anvendes YUFENG-rammer i vid udstrækning i minedrift, stenbrud, cement, kraftværker, havne- og bulkmaterialehåndteringsprojekter.

Different Frame Types for Various Conveyor Sections

Forskellige transportørsektioner kræver forskellige bærende strukturer. YUFENG leverer flere rammedesigns i henhold til installationsposition, belastningstilstand og miljøkrav.

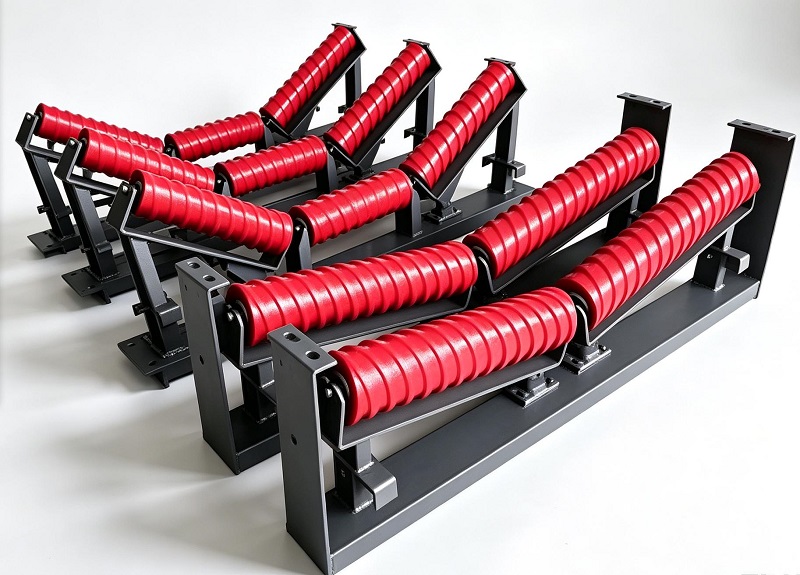

Trug tomgangsramme

Trugløberramme er hovedsageligt installeret på bæresiden af båndtransportører. Strukturen med tre ruller danner en trugform, der understøtter bulkmaterialer og øger transportkapaciteten. Standard rendevinkler omfatter 20°, 30°, 35° og 45°.

Denne type bruges almindeligvis i kulminer, tilslagsværker, cementfabrikker og bulkmaterialetransportsystemer, hvor der kræves kontinuerlig materialestøtte.

Returløberramme

Returhjulsramme er installeret på retursiden af transportørsystemer for at understøtte det tomme bånd efter materialeudtømning. Dens enkle struktur giver tilstrækkelig stivhed, samtidig med at den tillader bekvem rulleudskiftning og rutinemæssig inspektion.

Fordi retursektioner bærer mindre belastning sammenlignet med bærende sektioner, vælges letvægtsdesign normalt for at reducere den samlede vægt af transportørens struktur.

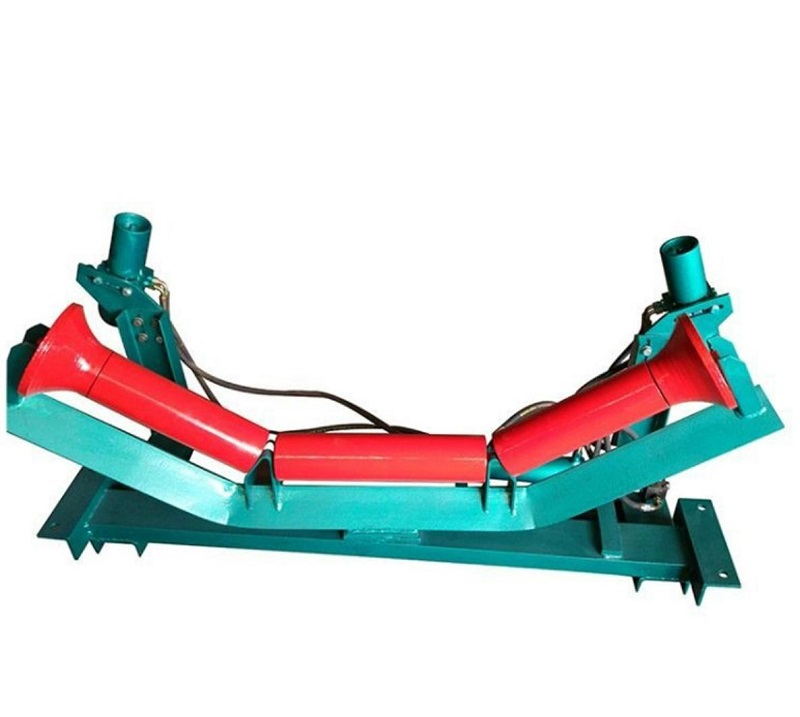

Selvjusterende tomgangsramme

Selvjusterende styrehjulsramme er designet til at korrigere remafvigelse under drift. Når bæltebevægelsen skifter væk fra midterlinjen, genererer den roterende støttemekanisme en styrekraft for at hjælpe med at genoprette normal bæltesporing.

Den er velegnet til langdistancetransportører, overførselssteder og applikationer, hvor båndvandring ofte kan forekomme.

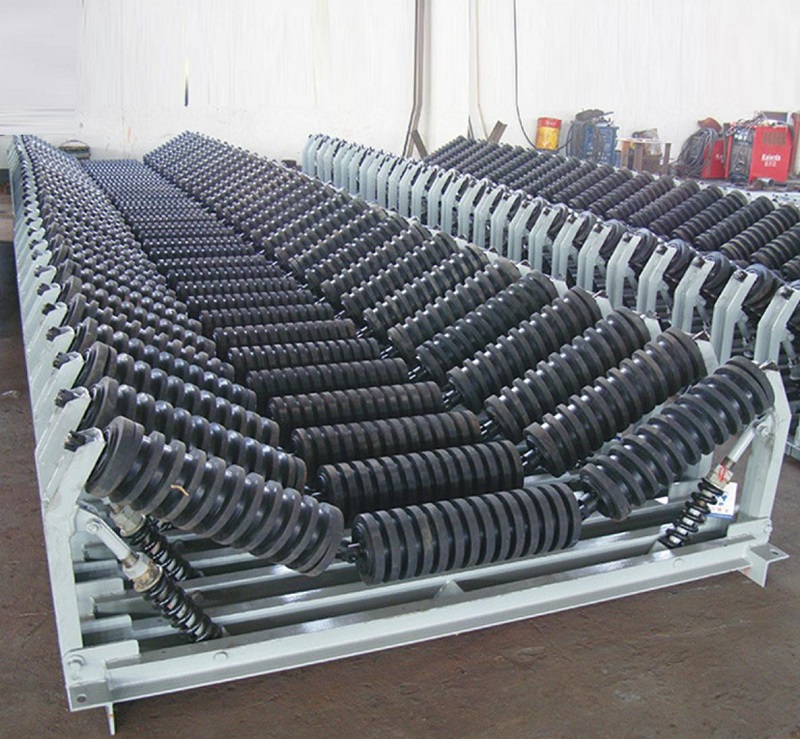

Slagløberramme

Slaghjulsramme anvender forstærket stålkonstruktion til områder, der er udsat for stærk materialepåvirkning. Det er normalt installeret på fødesteder, hvor stor malm, kul eller tilslag falder ned på transportbåndet.

Den forstærkede struktur arbejder sammen med stødruller for at absorbere belastningsstød og reducere deformationsrisici under tunge forhold.

Ophængt ramme af H-type

Ophængt H-type tomgangsramme bruger en hængende installationsmetode uden at kræve traditionel fundamentmontering. Dens modulære design muliggør lettere justering og installation i begrænsede rum.

Det er almindeligt anvendt i underjordiske minedriftstunneler, mobile transportører og projekter, hvor installationsfleksibilitet er vigtig.

Galvaniseret tomgangsramme

Til udendørs eller ætsende arbejdsmiljøer leverer YUFENG varmgalvaniserede tomgangsrammer. Den galvaniserede overflade forbedrer rustbestandigheden og hjælper med at forlænge levetiden i kysthavne, kemiske fabrikker og friluftslagre.

Udvalg baseret på transportørens arbejdsforhold

Valget af den korrekte transportørhjulsramme afhænger af flere faktorer, herunder båndbredde, materialevægt, slagniveau, transportørlængde og installationsmiljø.

Til standard transport af bulkmateriale giver trug-tromlerammer stabil bærestøtte. Til tung minedrift med store klumpmaterialer anbefales forstærkede stødrammer ved belastningszoner for at håndtere pludselige stødkræfter.

Langdistancetransportsystemer kræver normalt selvjusterende rammer med passende intervaller for at reducere båndafvigelse. Til kystnære eller kemisk korrosive miljøer hjælper galvaniseret behandling med at forbedre korrosionsbestandigheden og reducere vedligeholdelseskravene.

Teknisk struktur og tilpassede muligheder

YUFENG Conveyor Idler Frame kan tilpasses i henhold til kundetegninger, transportørspecifikationer og projektbetingelser. Forskellige strukturelle konfigurationer er tilgængelige for at matche forskellige transportørdesigns.

Rammematerialet kan vælges fra Q235 kulstofstål til standardapplikationer eller Q355 højstyrkestål til kraftige transportsystemer. Overfladebehandlinger omfatter elektrostatisk maling og varmgalvanisering i henhold til miljøkrav.

Kunder kan tilpasse trugvinkel, monteringsdimensioner, rammehøjde, hulpositioner og installationsmetoder. Ekstra tilbehør såsom mellemløbsaksler, fjederclips og højstyrkebolte kan også leveres sammen.

YUFENG Idler Frame

YUFENG Conveyor Idler Frame fokuserer på strukturel pålidelighed, dimensionel nøjagtighed og langsigtet driftsstabilitet. Hver ramme er designet til at reducere transportørens vedligeholdelseskrav og understøtte kontinuerlig materialetransport under forskellige arbejdsforhold.

Stærk struktur og pålidelig svejsning

YUFENG bruger kvalificerede Q235 og Q355 stålmaterialer til fremstilling af tomgangsrammer. Sammenlignet med tyndvæggede materialer af lav kvalitet giver højstyrkestål bedre modstand mod deformation under tunge belastninger og stødforhold.

Professionelle svejseprocesser sikrer ensartede svejsesømme og stabil strukturel styrke. Svejseinspektion udføres før levering for at reducere risici forårsaget af ufuldstændig svejsning, revner eller strukturel deformation.

Nøjagtig rulleinstallationsposition

Installationsnøjagtigheden af tomgangsrammer påvirker direkte transportbåndets drift. YUFENG kontrollerer monteringsdimensioner og hulpositioner i henhold til TD75, DT II(A) og CEMA relaterede specifikationer.

Nøjagtig positionering hjælper rullerne med at opretholde korrekt justering, hvilket reducerer ujævnt rulleslid, båndafvigelse og yderligere driftsmodstand.

Fleksibel overfladebeskyttelse

Forskellige miljøer kræver forskellige korrosionsbeskyttelsesmetoder. Standardrammer kan bruge spraybelægning med høj vedhæftning, mens varmgalvaniseret behandling er tilgængelig til udendørs, kystnære og kemisk korrosive forhold.

Overfladebehandlingen forbedrer rustbestandigheden og hjælper med at opretholde en stabil ydeevne under langvarig drift.

Nem vedligeholdelsesdesign

Den standardiserede struktur af YUFENG-rammer tillader bekvem rulleinstallation og udskiftning. Operatører kan fuldføre rutinemæssig vedligeholdelse uden kompliceret ændring af transportørens struktur.

Modulære designs såsom ophængte rammer af H-typen giver yderligere fleksibilitet til underjordiske og begrænsede applikationer.

Kompatible transportbåndssystemkomponenter

YUFENG Conveyor Idler Frame kan matches med forskellige transportørkomponenter, herunder trugvalser, returruller, slagruller, båndrensere, slaglejer og transportbånd.

Denne kompatibilitet hjælper kunder med at købe komplette transportbåndssystemkomponenter fra én leverandør og forenkle projektstyringen.

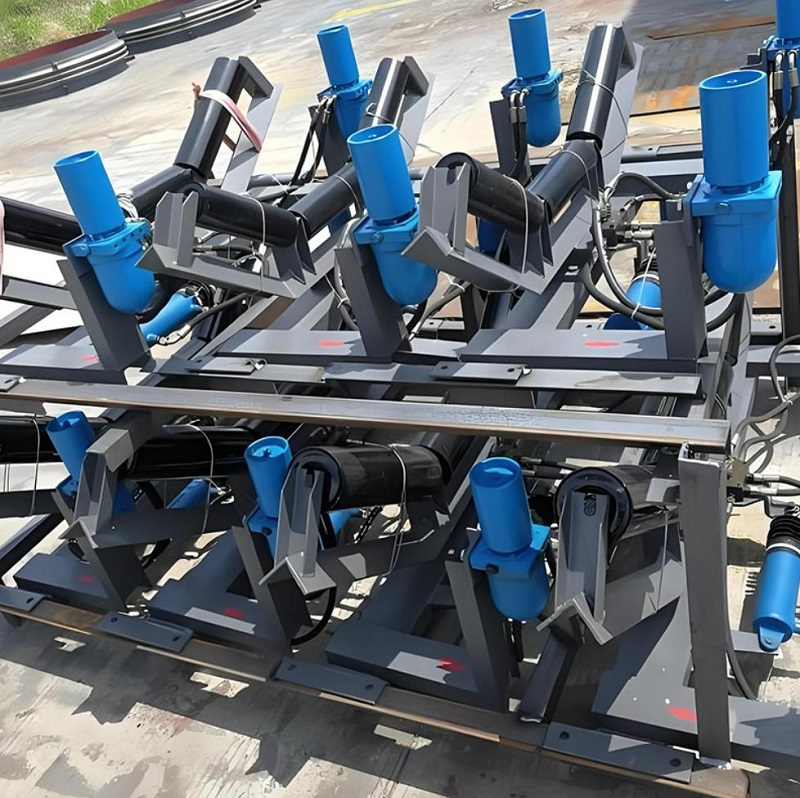

Conveyor Idler Frame Supporting Products

Installations- og idriftsættelsesvejledning

Korrekt montering af rammen er vigtig for at opnå stabil transportørydelse. YUFENG anbefaler at kontrollere installationsposition, justering og fastgørelsesforhold før udstyret tages i brug.

TRIN 01

Fast rammeinstallation

For trug- og returløbsrammer skal rammen monteres på transportørbjælken og alle højstyrkebolte spændes. Rammer installeret på samme transportørsektion skal forblive parallelle og flugte med transportørens midterlinje.

Efter fastgørelse af rammen skal du installere styrehjul og kontrollere, om rullerne roterer jævnt uden unormal modstand.

TRIN 02

Installation af selvjusterende ramme

Selvjusterende rammer bør installeres med passende intervaller i henhold til kravene til transportørens design. Den roterende mekanisme skal forblive fleksibel og bør ikke låses under installationen.

Efter ibrugtagning skal du observere bæltets sporingsevne og bekræfte, at selvkorrektionsfunktionen fungerer korrekt.

TRIN 03

Installation af slagramme

Slaghjulsrammer bør installeres ved materialetilførselspunkter, hvor faldende materialer genererer stærk slagkraft. Forstærkede fastgørelsesmetoder kan være nødvendige i henhold til de faktiske belastningsforhold.

Inden ibrugtagning skal du kontrollere, om rammen forbliver lige og fri for deformation.

TRIN 04

Rutinemæssig inspektion

Regelmæssig inspektion bør omfatte kontrol af svejsesømme, bolte, overfladebelægningstilstand og mulig deformation. Løse bolte skal strammes med det samme, mens beskadigede rammer skal repareres eller udskiftes i tide.

Matchende produkter til transportørsystemer

YUFENG leverer integrerede støtteprodukter til bulkmaterialetransportprojekter, der hjælper kunder med at bygge komplette transportbåndsløsninger.

Conveyor Roller Produkter

Understøttende produkter omfatter løbehjul, returløbehjul, stødhjul, selvrensende spiralhjul, returløbehjul af gummi og selvjusterende løbehjul.

Transportbånd tilbehør

YUFENG leverer transportbånd, båndrensere, skørtgummi, slidbestandige gummiplader og andet tilbehør til at forbedre transportørens ydeevne.

Komplette transportbåndsløsninger

Tilgængelige transportbånd omfatter EP stof transportbånd, stålsnor transportbånd, mine PVC/PVG solide vævede bånd og chevron cleated bånd.

Materialevalg og kvalitetskontrol

Materialekvalitet påvirker direkte levetiden og sikkerheden af transportbåndsstøttestrukturer. YUFENG vælger pålidelige materialer og udfører inspektionsprocedurer før forsendelse.

Stål materiale

Hovedrammer bruger Q235B kulstofstål til standardapplikationer og Q355B højstyrke lavlegeret stål til tunge transportørprojekter, der kræver højere belastningskapacitet.

Overfladebehandling

Tilgængelige overfladebehandlinger omfatter elektrostatisk epoxy spraymaling og varmgalvanisering. Kunder kan vælge passende beskyttelse i henhold til driftsmiljøet.

Fastgørelsesmidler og svejsematerialer

Højstyrke 8.8 bolte, fjederskiver og anti-løs møtrikker bruges til pålidelig montering. Svejsematerialer vælges i henhold til uædle metalkrav for at sikre strukturel styrke.

Hvert produktionsparti gennemgår udseendeinspektion, dimensionsmåling og svejsekvalitetskontrol. Produkter med deformation, manglende svejsninger eller dimensionelle afvigelser afvises inden levering.

Standarder og certificeringer

YUFENG Conveyor Idler Frame er fremstillet i henhold til anerkendte transportørudstyrsstandarder, herunder GB/T10595-2017, TD75 og DT II(A) designspecifikationer. Produkter er også designet med henvisning til CEMA og ISO internationale transportbåndskrav.

Til internationale projekter kan YUFENG levere ISO9001:2015 kvalitetsstyringscertificering, CE-certificering, SGS-inspektionsrapporter og andre tekniske dokumenter i henhold til kundens krav.

Tekniske præstationsindikatorer

Ydeevne vare	Standardkrav	Testgrundlag
Ramme tilladt afbøjning under nominel belastning	≤1/1000 span	Fabrikstest af statisk belastning
Svejsesøm kvalitet	Ingen revner, ufuldstændig gennemtrængning eller slagger	Visuel og ultralyd spotinspektion
Varmgalvaniserende lagtykkelse	≥65 μm	Magnetic Thickness Gauge Test
Installationshul Positionstolerance	±1,5 mm	Dimensionsinspektion

Pakning og opbevaring

YUFENG bruger passende emballeringsmetoder til at beskytte rammer under international transport.

Standard kvantitetsrammer er bundtet med stålstrimler, placeret på kraftige træpaller og dækket med vandtæt plastfolie. Tilpassede små-batch-rammer er pakket i krydsfiner-trækasser for at forhindre kollisionsdeformation.

Under opbevaring skal produkter opbevares i tørre og ventilerede lagre. Langvarig udendørs eksponering uden vandtæt beskyttelse bør undgås for at forhindre belægningsskader og stålkorrosion.

Sådan får du et hurtigt tilbud

For at anbefale den korrekte transportørhjulsrammemodel og give et nøjagtigt tilbud, skal kunderne oplyse transportbåndsbredde, påkrævet rammetype, rendevinkel, krav til overfladebehandling og anvendelsesmiljø.

Yderligere information, herunder minedrift, havn, cement eller underjordisk anvendelse, ordremængde og destinationshavn vil hjælpe YUFENG-ingeniører med at vælge den passende struktur og give en effektiv tilbudsløsning.

Ofte stillede spørgsmål

Hvordan vælger jeg den rigtige tomgangsrammetype?

Valget afhænger af transportørsektion, materialebelastning, påvirkningsniveau og arbejdsmiljø. Trugrammer bruges til at bære sektioner, returrammer understøtter tomme bånd, og stødrammer anbefales til læsseområder.

Can YUFENG customize idler frames according to drawings?

Ja. YUFENG kan tilpasse rammedimensioner, monteringshuller, installationsmetoder og overfladebehandling i henhold til kundetegninger og transportbåndskrav.

Hvilke materialer bruges til YUFENG tomgangsrammer?

Standardrammer bruger Q235 kulstofstål, mens Q355 højstyrkestål er tilgængeligt til tunge applikationer. Overfladebeskyttelse kan omfatte sprøjtemaling eller varmgalvanisering.

Er YUFENG-rammer kompatible med CEMA-transportørsystemer?

Ja. YUFENG designer tomgangsrammer i henhold til TD75, DT II(A), CEMA og relaterede transportbåndssystemkrav til internationale applikationer.

Hvilke certifikater kan YUFENG levere?

YUFENG kan levere ISO9001:2015, CE, SGS inspektionsrapporter og relaterede tekniske dokumenter i henhold til projektkrav. Produkter fremstilles også med reference til CEMA-standarder og kan understøtte MSHA- og TUV-relaterede projektkrav.

YUFENG Global kontaktoplysninger

YUFENG yder professionel teknisk support og globale eksporttjenester til løsninger til transportbåndsrammeløsninger, tilpassede transportbåndkomponenter og komplette bulkmaterialehåndteringssystemer.

E-mail: jayce@yuphengbelt.com

WhatsApp / WeChat / Mobil: +86 15318787602

Fabriksadresse:Xiagou Village, ETDZ, Qingdao, Shandong, Kina

YUFENG byder mineselskaber, distributører af transportbåndsudstyr, ingeniørentreprenører og industrielle partnere over hele verden velkommen til at kontakte os for tilpassede transportbåndsløsninger og fabrikstilbud.

YUFENG er en professionel Transportør mellemhjulsramme producent og leverandør i Kina. Vi har et erfarent salgsteam, professionelle teknikere og et eftersalgsserviceteam.
