Højtydende bærende mellemrulle til transportbåndssystemer

YUFENG Bærende tomgangsrulle, også kendt som trugbærerrulle eller transportørbærende tomgang, er den primære understøttende komponent installeret på den øverste materialebærende sektion af en båndtransportør. Det understøtter det fyldte transportbånd, bibeholder den designede trugprofil, reducerer båndsænkningen og hjælper med at holde bulkmaterialer centreret under kontinuerlig transport.

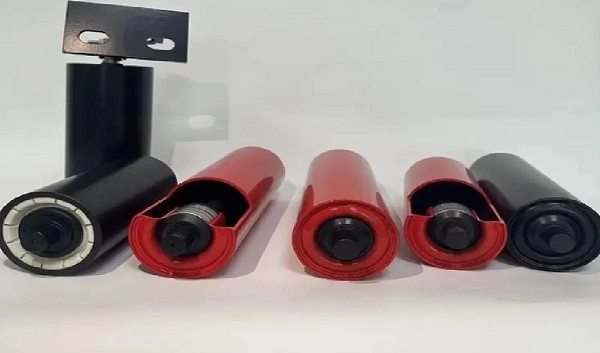

Bærehjulet er samlet af en stål- eller HDPE-rulleskal, solid aksel, præcisionsleje med dybt rille og flerlags tætningssystem. YUFENG leverer kulstofstål, galvaniseret, HDPE, PU-lagging, selvjusterende og spiralbærende løbehjul til minedrift, cement, havne, termisk kraft, kemikalier og andre bulktransportapplikationer.

Tilgængelige rullediametre omfatter 76, 89, 108, 114, 133, 168, 194 og 219 mm, med rullelængde, vægtykkelse, lejekonfiguration og overfladebehandling, der kan tilpasses i henhold til transportbåndstegninger og arbejdsforhold.

Typer efter skalmateriale

Bærehjul i kulstofstål

Bærehjul i kulstofstål giver høj belastningskapacitet, strukturel styrke og slagfasthed til konventionelle, tunge transportsystemer. De er velegnede til minedrift, cementværker, termiske kraftværker, aggregater og andre bulkmaterialetransportanvendelser.

HDPE-bærehjul

HDPE-bærehjul bruger en polyethylenskal med høj densitet, der ikke ruster som konventionelle stålruller. De giver modstand mod fugt, saltspray og udvalgte syre- eller alkalimedier, hvilket gør dem velegnede til kysthavne, kemiske anlæg og fugtige åbne minemiljøer.

PU-laggende bærehjul

PU-lagrende bærehjul bruger et elastisk polyurethan-yderlag til at absorbere en del af materialets påvirkning ved høje faldbelastningsområder. De er særligt velegnede til knuserfremføringssektioner, hvor store eller skarpe materialer kan skabe koncentreret påvirkning af transportbåndet.

Type rulle	Kernekarakteristik	Gældende arbejdstilstand
Bærehjul i kulstofstål	Høj belastningskapacitet, stærk slagfasthed og stabile omkostninger	Minedrift, cementfabrikker, termisk kraft og tung bulktransport
HDPE-bærehjul	Rustfri, syre- og alkalibestandig, lav kørestøj	Kysthavne, kemiske anlæg og fugtige salttågemiljøer
PU-laggende bærehjul	Elastisk yderlag til stødabsorbering og bæltebeskyttelse	Knusertilførsel og sektioner med høj slagkraft

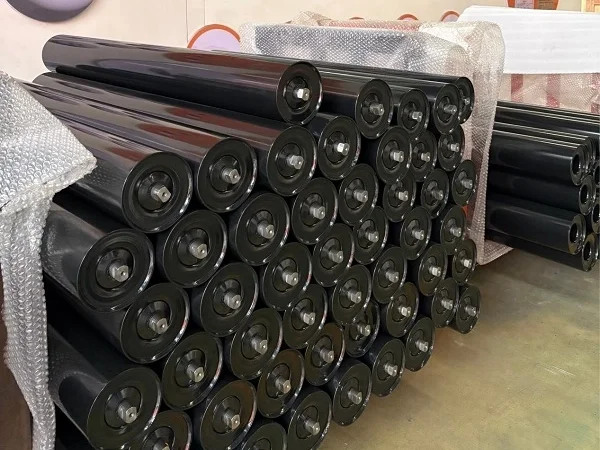

Konfigurationer for forskellige transportørsektioner

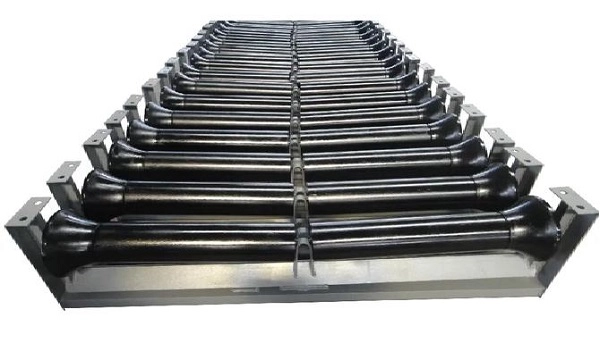

Trug bærende tomgangsrulle

Trug-arrangementet med tre ruller er den mest udbredte bærehjulskonfiguration til den øverste belastede sektion af en båndtransportør. Tilgængelige trugvinkler omfatter 30°, 35° og 45°, hvilket tillader bæltet at danne et dybere bærerende og øger dets effektive materialeholdende kapacitet.

PU-laggende stødbærende tomgangsrulle

PU-bufferringe er viklet rundt om rullelegemet for at reducere påvirkningen, der genereres, når store klumper falder ned på transportøren. Rullen er normalt installeret omkring knuserfremføring og andre højfaldsbelastningspunkter for at reducere skader på transportbåndet.

Selvjusterende bærende rullerulle

Den selvjusterende bærehjul er udstyret med lodrette styreruller, der hjælper med at korrigere båndafvigelser under drift. Den bruges på langdistancetransportbånd, hvor båndsporing er vigtig for at reducere kantslid, materialelækage og ustabil transport.

Galvaniseret anti-rust bærende rullerulle

Rulleskallen får varmgalvaniseret overfladebehandling for at forbedre modstanden mod fugt og atmosfærisk korrosion. Denne konfiguration er velegnet til udendørs lagerpladser, friluftsmaterialeopbevaring og transportsystemer udsat for fugtige forhold.

HDPE anti-korrosionsbærende tomgangsrulle

HDPE-skallen giver en ikke-metallisk overflade, der undgår konventionel stålrust og giver modstand mod udvalgte korrosive miljøer. Den er velegnet til kystnære kajer, kemiske anlæg og andre steder, hvor saltspray eller kemisk eksponering kan forkorte levetiden for almindelige stålvalser.

Spiral anti-klæbende bærende rullerulle

Spiraloverfladen bruger en spiralformet konveks struktur for at hjælpe med at fjerne klæbrigt ler, vådt sand og andet materiale, der klæber til transportbåndet. Dette design hjælper med at reducere materialeophobning omkring rullen og kan mindske risikoen for rulleblokering under våde transportforhold.

Specifikationer

Rulle diameter

YUFENG leverer standard ydre diametre på 76, 89, 108, 114, 133, 168, 194 og 219 mm. Den passende diameter skal vælges i henhold til båndbredde, båndhastighed, belastning og transportørstruktur.

Afstemt transportbåndsbredde

Bærehjulsserien kan matches med transportbåndsbredder på ca. 500–2400 mm. Rullelængde og akseldimensioner kan tilpasses i henhold til transportørrammen og støttebeslaget.

Kompatibilitet med transportørramme

YUFENG Carrying Idler Roller-produkter er designet til kompatibilitet med almindelige DTII-, TD75- og CEMA-type transportørrammearrangementer. Præcise mål skal bekræftes mod kundens eksisterende rammetegning før bulkproduktion.

Bæltekompatibilitet

Rullerne kan matches med stoftransportbånd, stålsnortransportbånd, sidevægstransportbånd og rørtransportbåndssystemer i henhold til deres strukturelle krav og båndbredde.

Materiale- og overfladebehandlingsmuligheder

Materiale til rulleskal

Tilgængelige skalmaterialer inkluderer Q235 kulstofstål, HDPE og 304 rustfrit stål. Kulstofstål er beregnet til almindelige tunge applikationer, HDPE til korrosionsfølsomme miljøer og rustfrit stål til applikationer, der kræver øget korrosionsbestandighed.

Overfladebehandling

Overflademuligheder omfatter elektrostatisk pulverlakering, varmgalvanisering og fuld PU-lagging. Den passende behandling bør vælges i henhold til fugtighed, korrosion, stød og materialeegenskaber.

Lejekonfiguration

YUFENG kan levere indenlandske højpræcisionslejer eller importerede SKF- og FAG C3-clearance-lejer i henhold til driftskravene og projektspecifikationen.

Tætningsstruktur

Dobbelte eller tredobbelte sammensatte tætningsstrukturer kan konfigureres ved hjælp af flerkanals nylon labyrinttætninger og gummikontakttætninger for at begrænse indtrængen af støv og vand ind i lejehulrummet.

Særlige arbejdsforhold

Specielle konfigurationer såsom flammehæmmende og antistatiske bærevalser til underjordisk minedrift eller lavtemperaturbestandige ruller til nordlige åbne miner kan diskuteres i henhold til applikationen.

Understøttende tilbehør

Matchende bærehjulsbeslag og transportørstøtterammer kan leveres i henhold til rulledimensioner og transportørrammedesign.

Struktur og råmaterialer

Roller Shell

Standard stålvalser bruger Q235 højfrekvent ERW stålrør, mens HDPE versioner bruger virgin HDPE materiale. Skaldimensioner og vægtykkelse kan justeres i henhold til den nødvendige belastning og rullelængde.

Rulleaksel

Rulleakslen bruger 45# koldttrukket massivt rundt stål, hvilket giver bøjningsmodstand under kontinuerlig radial og aksial belastning. Skaftdiameter og endekonfiguration kan tilpasses til støttebeslaget.

Leje

C3-clearance dybe rille kuglelejer bruges til den roterende enhed. Lejevalg påvirker køremodstand, temperaturstigning, levetid og egnethed til kontinuerlig transportørdrift.

Tætningskomponenter

Tætningssystemet bruger højsejhed nylon labyrint komponenter sammen med vejrbestandige nitrilgummi tætningsringe. Flertrinsstrukturen hjælper med at reducere forurening af lejehulrummet med støv og vand.

Inspektion af indgående materiale

Stålrør, aksler og lejer udtages og inspiceres for relevante dimensions- og ydeevnekrav før montering. Materialer, der ikke opfylder fabriksinspektionskriterierne, frigives ikke til produktion.

Præstation

Bærehjul kører kontinuerligt, mens transportøren kører, så rotationsmodstand, koncentricitet, lejebeskyttelse og statisk belastningskapacitet er vigtige indikatorer for valg af rulle. YUFENG kontrollerer bearbejdning og monteringsnøjagtighed for at opretholde en stabil køreydelse.

Ydeevne vare	Standardkrav	Test standard
Rotationsmodstandskoefficient	≤0,008	ISO 15365
Støv- og vandbeskyttelsesgrad	IP65	IP Test Standard
Nominel belastningslevetid	≥30.000 arbejdstimer	Factory Accelerated Aging Test
Roller Shell Concentricity	≤0,5 mm	Skiveindikator test
Bearing Anti-Aging Varighed	≥500 timers ældningstest ved høj temperatur	Intern laboratorietest
Aksial statisk lejekapacitet	1,5 gange nominel belastning uden deformation	Statisk tryktest

Faktisk levetid og belastningsydelse afhænger af rullediameter, kappetykkelse, lejekonfiguration, remhastighed, materialebelastning, driftsmiljø og vedligeholdelsesforhold.

Kvalitetsstandarder

Conveyor industristandarder

YUFENG ruller er fremstillet med henvisning til CEMA, GB/T 10595 og ISO 15365 krav til transportbåndsudstyr og rulleydelse.

Sikkerheds- og eksportkrav

Gældende underjordiske minevalsekonfigurationer kan leveres i henhold til relevante sikkerhedskrav for kulminer. Eksportordrer kan understøttes med gældende CE- og SGS-inspektionsdokumentation i henhold til det valgte produkt- og destinationsmarked.

Kvalitetsdokumentation

Tilgængelig dokumentation kan omfatte ISO9001 kvalitetsstyringscertificering, CE-eksportdokumentation, SGS råmaterialeinspektionsrapporter, sikkerhedstestdokumentation for kulminer og fabriksrotationsmodstand og testrapporter for levetid.

Installation og udskiftning af bærehjul

Installation af ny transportørramme

Bærehjulsstøttebeslaget fastgøres først til transportørens ramme i henhold til den beregnede afstand. Begge ender af rulleakslen er på linje med beslagets monteringshuller og fastgjort med de specificerede stifter eller bolte, efterfulgt af en manuel rotationskontrol for at bekræfte jævn kørsel.

Udskiftning af slidt bærehjul

Transportøren skal stoppes og isoleres fra strømforsyningen før vedligeholdelse. Efter fjernelse af aksellåsekomponenterne kan den beskadigede bærehjul fjernes og udskiftes med en ny rulle. Rotation og båndjustering bør kontrolleres, før transportøren genstartes.

Selvjusterende tomgangsposition

På langdistancetransportlinjer kan selvjusterende bærehjul installeres med passende intervaller, med cirka 80-100 m foreslået i henhold til den medfølgende konfiguration og driftsbetingelser.

Impact Idler Arrangement

For tilførselspunkter til knusere kan der arrangeres ca. tre til fem grupper af PU-lagrende stødbærende løbehjul inden for ca. 5 m fra blankingspunktet for at fordele materialepåvirkning og beskytte transportbåndet.

Matchende transportbåndssystemprodukter

Transportbånd serie

YUFENG kan levere stoftransportbånd, stålsnortransportbånd, sidevægstransportbånd, rørtransportbånd, mønstret transportbånd og ru toptransportbånd til forskellige bulktransportapplikationer.

Rulle tilbehør

Støtteprodukter omfatter trug, stød, selvjusterende og returløbebeslag, støttestativer og andre rullemonteringskomponenter.

Gummi tilbehør

Slidbestandige gummiplader, transportørfodlister, vulkaniseringsreparationslim og patch-sæt er tilgængelige til transportørinstallation og vedligeholdelse.

HDPE Pipeline Series

HDPE Water Pipe og HDPE Dredge Pipe kan leveres til hjælpevæsketransport i minedrift og industriprojekter.

Tilpasset behandling

Rullediameter, skalvægtykkelse, akseldimensioner, tætningsstruktur og andre parametre kan justeres i henhold til kundetegninger og specifikke driftsforhold.

Emballage og opbevaring

Rulle med lille diameter

76, 89 og 108 mm bærehjul kan bundtes med ståltråd, beskyttet med plastikhætter på begge akselender og pakket i massive trækasser til international transport.

Ruller med stor diameter

168, 194 og 219 mm tunge bærehjul kan placeres på træpaller, pakket ind med beskyttende plastfilm og sikres til containertransport.

HDPE-bærehjul

HDPE-ruller kan adskilles med støddæmpende materialer for at reducere overfladekollision, ridser og deformation under på- og aflæsning.

Opbevaringsbetingelser

Ruller bør opbevares vandret på paller med en anbefalet stablehøjde på højst 1,2 m. Udendørs opbevaring bør bruge vandtæt belægning, og langvarig udsættelse for regnvand bør undgås.

Sådan vælger du den korrekte bærende mellemrulle

Transportbåndsbredde

Angiv transportbåndets bredde og eksisterende rammedimensioner, så den passende rullelængde, akseldimensioner og beslagskonfiguration kan bekræftes.

Rullediameter og type

Vælg den ydre diameter og struktur i henhold til båndhastighed, materialebelastning, transportsektion og stødforhold. Trug, stød og selvjusterende bærehjul har forskellige funktioner i transportørsystemet.

Arbejdsmiljø

Giv oplysninger om fugt, saltspray, kemisk eksponering, udendørs brug, temperatur og materialeegenskaber. Dette afgør, om kulstofstål, galvaniseret stål, HDPE, rustfrit stål eller PU-lagring er mere passende.

Materiale Klumpstørrelse og slag

Store eller skarpe bulkmaterialer kan kræve PU-lagrende stødbærere rundt om læssepunkter, mens konventionel materialetransport kan bruge standard carbonstål-trough-bærehjul.

Anmod om et tilbud på bærende rullerulle

Nødvendige tekniske parametre

For et nøjagtigt fabrikstilbud skal du angive den matchede transportbåndsbredde, rullens ydre diameter, bærehjulstype, arbejdsmiljø, materialeegenskaber, samlet ordremængde og destinationsport.

YUFENG tekniske ingeniører kan evaluere den passende rullediameter, skalmateriale, leje, tætningsstruktur og støttebeslag i henhold til kravene til transportbåndsystemet.
