Professionel producent af trænings- og opretningsrulle til transportbåndssporingssystemer

YUFENG Træning og justering af tomgangsrulle, også kendt som selvtrænende centrerende løbehjul, friktions-selvjusterende rulle eller båndsporingshjul, er designet til at hjælpe med at korrigere lateral båndafvigelse under transportbåndsdrift. Det er hovedsageligt installeret på båndtransportører over store afstande, hvor kontinuerlig båndsporing er vigtig for at reducere materialespild, kantslid og ustabil båndbevægelse.

Rullesamlingen består normalt af en hovedbærerulle, lodrette styreruller og en svingbar støtteramme. Når transportbåndet bevæger sig væk fra sin tilsigtede midterlinje, modtager styrerullen sideværts kraft og får støtterammen til at svinge, hvilket genererer en korrigerende kraft, der fører båndet tilbage mod den beregnede køreposition.

YUFENG leverer friktionstræningshjul, koniske træningsløbehjul, V-type returjusteringshjul, galvaniserede konfigurationer, HDPE-versioner og specielle styrerullekonstruktioner til minedrift, cement, havne-, kemikalie- og andre bulkmaterialetransportsystemer.

Træning og justering af tomgangstyper

Friktionstræning Justeringshjul

Friktionstræningsjusteringshjulet bruger en svingramme med sidestyreruller til at reagere på sideværts bæltebevægelser. Den bruges primært på den øverste bæresektion af langdistance- og tunge transportører, hvor hyppige båndafvigelser skal kontrolleres.

Konisk træningsudligningshjul

Den koniske rulle anvender forskelle i rulleoverfladehastighed forårsaget af dens tilspidsede geometri for at give en passiv centreringseffekt. Den er velegnet til transportsystemer med relativt let belastning, herunder korn-, emballage- og logistiktransportudstyr.

V-Type returjusteringshjul

V-type returjusteringshjulet bruger to ruller arrangeret i en V-formet konfiguration for at begrænse sideværts bevægelse af det tomme returbånd. Dens relativt enkle struktur gør den velegnet til den nedre retursektion af konventionelle transportsystemer.

Type rulle	Kernekarakteristik	Gældende arbejdstilstand
Friktionstræning Justeringshjul	Korrektion af svingramme med følsom siderespons	Øverste bæresektion og langdistance heavy-duty transport
Konisk træningsudligningshjul	Passiv centrering gennem tilspidset rullehastighedsforskel	Letlæst korn, logistik og generel transport
V-Type returjusteringshjul	V-formet struktur begrænser returbåndets bevægelse	Nedre retursektion og tørstoftransport

Automatisk bæltesporingsprincip

Detektion af bælteafvigelse

Når transportbåndet bevæger sig sideværts fra sin normale kørestilling, berører båndkanten den lodrette styrerulle. Styrerullen overfører sidekraften til bærerammen.

Swing Frame Movement

Styrekraften bevirker, at hele justeringshjulskonstruktionen roterer rundt om dens bærende struktur. Svingvinklen bestemmes af båndafvigelsen og udformningen af justeringsmekanismen.

Generering af korrigerende kraft

Når rullerammen ændrer sin orientering i forhold til båndet, genereres en omvendt styrekraft for at hjælpe med at flytte båndet mod transportørens midterlinje.

Bælte tilbage til midten

Efterhånden som bæltet bevæger sig tilbage mod sin normale position, aftager den sideværts kraft, der virker på styrerullen, og justeringsenheden vender tilbage til sin normale position, hvilket tillader kontinuerlig sporingskorrektion under drift.

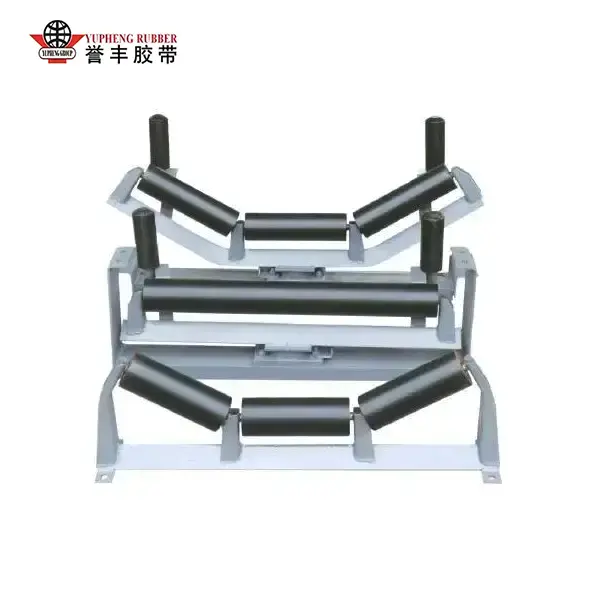

Træning og justering af Idler-konfigurationer

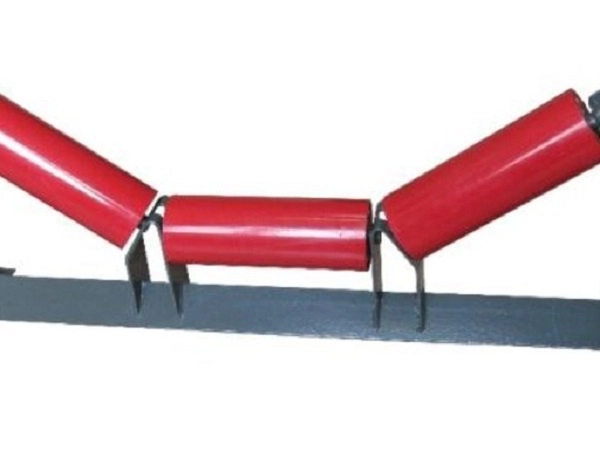

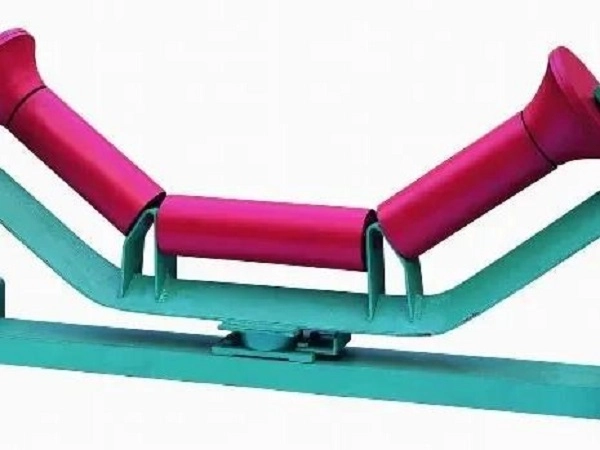

Tre-rullet trugfriktionstræningshjul

Den tre-rullede trug krop kombineret med bilaterale lodrette styreruller bruges til øvre bæresektioner. Den kan installeres med passende intervaller på langdistance transportbånd med tunge materialer for at hjælpe med at kontrollere båndafvigelser.

Konisk Træningsløberrulle

Den tilspidsede rullekonfiguration giver passiv bæltecentrering gennem forskelle i periferihastighed. Den er velegnet til applikationer med let belastning, hvor der kræves lavere kørestøj og enkel sporingsassistance.

V-Type returtræningsløbehjul

V-typen understøtter det tomme returbånd, mens den begrænser sideværts bevægelse. Den kan bruges som en del af båndsporingsarrangementet på retursiden på lange transportører.

Varmgalvaniseret træningshjul

Rullen og støttebeslaget modtager varmgalvaniseret behandling for at forbedre korrosionsbestandigheden i udendørs transportmiljøer såsom åbne lagerpladser, havne og fugtige industriområder.

HDPE Shell Træningsløbehjul

Hovedrullen bruger en HDPE-skal, mens styrekomponenterne vælges i henhold til applikationen. Denne konstruktion undgår konventionel stålskalkorrosion og kan bruges i kemiske anlæg, kystområder og salttågemiljøer.

Flammehæmmende antistatisk træningshjul

Ledende og flammehæmmende styrerullematerialer kan konfigureres til anvendelige underjordiske kulminetransportsystemer, hvor båndsporingskomponenter skal opfylde yderligere sikkerhedskrav.

Tekniske specifikationer

Punkt	Specifikation
Standard rullediameter	76 / 89 / 108 / 114 / 133 / 168 / 194 / 219 mm
Matchet bæltebredde	500–2400 mm
Justering af typer	Friktion / konisk / V-type retur
Svingvinkel	15°–30° til standard friktionstræningskonfiguration
Styrerullehøjde	Kan tilpasses
Skal materiale	Q235 Kulstofstål / HDPE / 304 rustfrit stål
Leje	Indenlandsk højpræcision / SKF / FAG C3 clearance
Tætningsbeskyttelse	Dobbelt / tredobbelt sammensat labyrintforsegling
Overfladebehandling	Elektrostatisk sprøjtning / varmgalvanisering / PU-lagging
Anvendelse	Mining / Cement / Port / Chemical / Bulk Material Conveying

Tilpasningsmuligheder

Hovedrulleskal

YUFENG kan levere Q235 kulstofstål, HDPE og 304 rustfrit stål hovedrulleskaller i henhold til belastning, korrosion og miljøkrav.

Overfladebehandling

Elektrostatisk sprøjtning, varmgalvanisering og PU-lagging er tilgængelige i henhold til den påkrævede korrosionsbeskyttelse, slidstyrke og driftsmiljø.

Svingmekanisme

Støttemekanismen kan konfigureres som en friktionssvingstruktur, konisk passiv centreringsstruktur eller V-type returjusteringsstruktur i henhold til bæltepositionen og sporingskravet.

Forseglingssystem

Dobbelt eller tredobbelt komposit nylon labyrint tætningsstrukturer med gummikontakttætninger kan vælges for at reducere støv- og vandindtrængning i lejehulrummet.

Lejekonfiguration

Indenlandske højpræcisionslejer eller importerede SKF/FAG C3-clearance lejer kan specificeres i henhold til transportørens driftsforhold og kundekrav.

Særlige styrerullematerialer

Lavtemperatur, flammehæmmende og antistatiske styrerullematerialer kan konfigureres til specialiserede mine- og kolde områder.

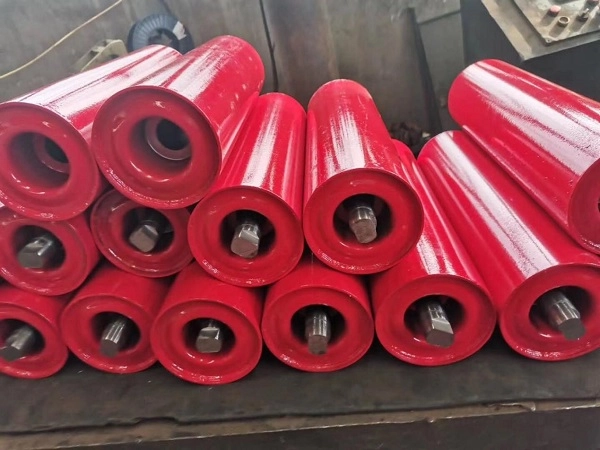

Råvarer og rullekonstruktion

Hovedrulleskal

Standard stålvalser bruger Q235 højfrekvent ERW stålrør, mens HDPE-konfigurationer bruger nyt HDPE-materiale. Skaldimensioner og vægtykkelse kan tilpasses den nødvendige transportørbelastning.

Rulleaksel

45# koldttrukket massivt rundstål bruges til akslen i standardkonfigurationer, hvilket giver modstand mod bøjning under radial- og svingbelastninger.

Styrerulle ydre lag

Sidestyrevalserne kan bruge slidstærkt naturgummi eller polyurethanmateriale for at reducere direkte hård kontakt med transportbåndets kant under sporingskorrektion.

Gyngebeslag

Svingrammen kan fremstilles af Q235 tyk stålplade ved hjælp af integrerede stanse- og svejseprocesser for at give den strukturelle støtte, der kræves til gentagne oscillerende bevægelser.

Tætningskomponenter

Nylon labyrintringe med høj sejhed og vejrbestandige nitrilgummitætningsringe bruges til at beskytte lejeområdet mod støv og fugt.

Råstofinspektion

Stålrør, aksler og lejer udtages for relevant rotationsmodstand, dimensionsnøjagtighed og træthedsrelaterede egenskaber, før de går i gang med monteringsprocessen. Ukvalificerede materialer afvises.

Præstationsindikatorer

Ydeevne vare	Standardkrav	Test standard
Rotationsmodstandskoefficient	≤0,008	ISO 15365
Støv- og vandbeskyttelsesgrad	IP65	IP Test Standard
Nominel Swing-levetid	≥30.000 arbejdstimer	Factory Swing træthedstest
Roller Shell Concentricity	≤0,5 mm	Skiveindikator test
Styrerulle Gummi Slidtab	≤1,0 cm³/1,61 km	ISO 4649
Gyngeramme Fri svingvinkel	15°–30°	Fabriksdedikeret test

Den faktiske sporingsydelse afhænger af båndbredde, båndspænding, transportørjustering, rullekonfiguration, materialebelastning, installationsposition og driftsforhold.

Ansøgninger efter transportør tilstand

Langdistancetransport af tungt materiale

Friktionstræningsjusteringshjul er velegnede til langdistancetransportører, der transporterer malm, kul, cementråmaterialer og andre tunge bulkmaterialer, hvor båndsporing skal opretholdes under kontinuerlig drift.

Materialetransport med let belastning

Koniske træningshjul kan bruges til korn, emballageprodukter og let tilslagstransport, hvor den nødvendige båndbelastning og sporingskraft er relativt moderat.

Returremjustering

V-type returjusteringshjul bruges på den nederste tomme retursektion for at hjælpe med at begrænse laterale båndbevægelser uden at tilføje komplekse mekaniske korrektionsstrukturer.

Udendørs formidling

Galvaniserede konfigurationer kan vælges til friluftslagre, havne og fugtige udendørsmiljøer, hvor atmosfærisk fugt kan fremskynde korrosion.

Ætsende miljøer

HDPE-skalkonfigurationer kan overvejes til kystnære, kemiske og salttågemiljøer, hvor reduktion af metalkorrosion er en vigtig del af valg af transportbåndkomponenter.

Underjordisk minedrift

Gældende flammehæmmende og antistatiske styrerullekonfigurationer kan bruges med underjordiske kulminetransportsystemer underlagt de relevante sikkerhedskrav.

Installation og udskiftning

Ny transportørramme

Træningsindstillingshjulsbeslaget skal fastgøres til transportørens ramme i henhold til den beregnede installationsafstand. Styrerullens højde skal herefter justeres, så afstanden mellem styrerullen og båndkanten er ca. 5–10 mm, mens hele rammen fortsat skal kunne svinge frit.

Justering af svingmekanisme

Efter installationen skal beslagets fastgørelsesbolte strammes sikkert uden at begrænse den beregnede svingbevægelse. Bæltet skal betjenes under kontrollerede forhold for at verificere sporingsydelsen og tillade endelig justering af beslagets position, hvis det er nødvendigt.

Udskiftning af slidt rulle

Transportøren skal stoppes og isoleres fra sin strømkilde før vedligeholdelse. Den komplette justeringsenhed kan fjernes efter at løsne beslagsfastgørelserne, mens den beskadigede hovedrulle eller styrerulle kan udskiftes separat, når strukturen tillader det.

Langdistance layout

For langdistance-transportbånd over ca. 500 m kan der arrangeres træningstilpasningsgrupper med passende intervaller. Den faktiske afstand bør bestemmes i henhold til transportørens justering, båndopførsel og driftsbetingelser.

Matchende transportbåndssystemprodukter

Transportbånd serie

YUFENG kan levere stoftransportbånd, stålsnortransportbånd, sidevægstransportbånd, rørtransportbånd, mønstret transportbånd og ru toptransportbånd til forskellige transportørkonfigurationer.

Conveyor Roller Series

Støtteprodukter omfatter trugbærende løbehjul, stødhjul, returløbehjul, selvjusterende rullesamlinger og tilsvarende beslag og støttestativer.

Gummi tilbehør

Slidbestandige gummiplader, transportbåndslister, vulkaniseringsreparationslim og lappesæt er tilgængelige til transportbåndinstallation, vedligeholdelse og reparation i marken.

HDPE Pipeline Series

HDPE Water Pipe og HDPE Dredge Pipe kan leveres til hjælpeanvendelser til vand- og gylletransport i minedrift og industrielle projekter.

Tilpasset behandling

YUFENG kan justere rullediameter, styrerullehøjde, svingvinkel, akseldimensioner og tætningsstruktur i henhold til kundens arbejdstegninger og transportbåndskrav.

Standarder og kvalitetsdokumentation

Standarder for transportbånd

YUFENG Trænings- og justering af tomgangsruller er fremstillet med reference til CEMA, GB/T10595 og ISO15365 krav til transportbåndsudstyr og rulleydelse.

Sikkerhedskrav

Konfigurationer beregnet til underjordisk minedrift kan fremstilles i overensstemmelse med gældende sikkerhedskrav til kulminer. Den gældende certificering afhænger af den endelige produktkonfiguration og påtænkte anvendelse.

Kvalitetsdokumentation

Tilgængelig dokumentation kan omfatte ISO9001 kvalitetsstyringscertificering, CE-eksportdokumentation, SGS råmaterialeinspektionsrapporter, sikkerhedstestdokumentation for kulminer og testrapporter om fabrikssving-træthed og levetidstest.

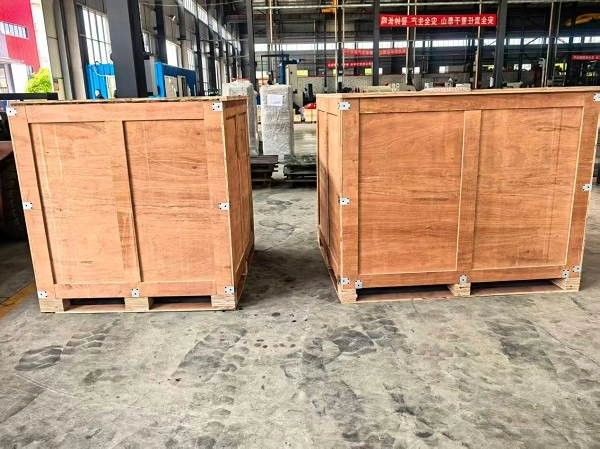

Emballage og opbevaring

Tilpasningsgrupper med lille diameter

76, 89 og 108 mm justeringshjulssamlinger kan bundtes med ståltråd, forsynet med beskyttelseshætter på akslerne og pakket i massive trækasser til transport.

Store kraftige justeringer af tomgangsrammer

168, 194 og 219 mm tunge opretningshjulsgrupper kan arrangeres på træpaller og beskyttes med plastfilm for at reducere beslagridser og overfladeskader under forsendelse.

HDPE justering af tomgangshjul

HDPE-konfigurationer kan adskilles med skum eller andre støddæmpende materialer for at reducere overfladekollision og deformation under på- og aflæsning.

Opbevaringskrav

Træningsjusteringshjul skal opbevares vandret på paller med en anbefalet stablehøjde på højst 1,2 m. Udendørs opbevaring bør bruge vandtæt belægning og undgå langvarig udsættelse for regnvand og direkte sollys.

Sådan vælger du den korrekte trænings- og justeringsrulle

Transportør position

Bestem først, om justeringshjulet er påkrævet til den øvre bæresektion eller den nedre retursektion. Friktionstræningshjul bruges generelt til at bære sektioner, mens V-type strukturer almindeligvis anvendes til retursektioner.

Bæltebredde og rullediameter

Angiv transportbåndsbredde og eksisterende rammedimensioner for at bestemme passende rullediameter, rullelængde, akselkonfiguration og styrerulledimensioner.

Transportørlængde og belastning

Transportørlængde, båndspænding og materialebelastning påvirker den nødvendige sporingsstruktur. Langdistance systemer med tung belastning kræver generelt mere lydhøre konfigurationer af træningsløbehjul end korte transportbånd med let belastning.

Arbejdsmiljø

Fugtighed, saltspray, kemisk eksponering, temperatur og udendørsforhold bør tages i betragtning, når du vælger kulstofstål, galvaniseret, HDPE eller rustfri stålkonstruktioner.

Bælteafvigelseskarakteristika

Hyppigheden og sværhedsgraden af båndafvigelser bør evalueres sammen med transportørens justering, belastningsforhold og eksisterende tomgangsarrangement, før den passende træningsmekanisme vælges.

Anmod om et tilbud om uddannelse og tilpasning af Idler

Nødvendige tekniske parametre

For et præcist tilbud skal du angive den matchede transportbåndsbredde, rullens ydre diameter, justeringshjulstype såsom friktion, konisk eller V-type retur, arbejdsmiljø, samlet ordremængde og målleveringsport.

YUFENG tekniske ingeniører kan evaluere den passende rullekonfiguration, styrerulledimensioner, svingstruktur, leje og tætningssystem i henhold til transportbåndsanvendelsen.

YUFENG Global kontaktinformation

E-mail

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobil

+86 15318787602

Fabriksadresse

Xiagou Villege, ETDZ, Qingdao, Shandong, Kina

View as

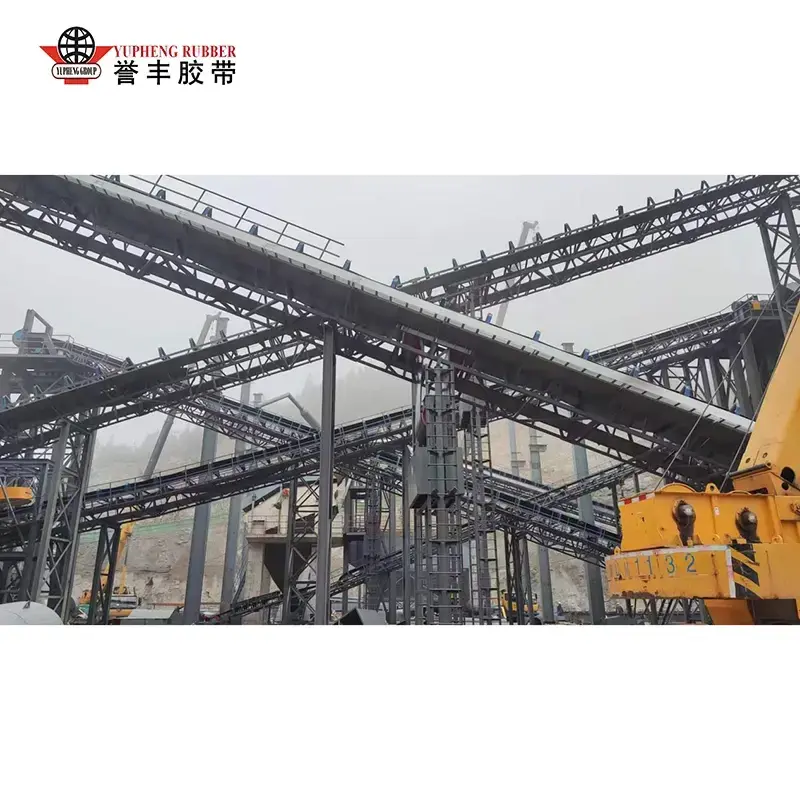

Selvjusterende tomgangsrulle

Den selvjusterende tomgangsrulle er en automatisk båndsporingskomponent, der udelukkende er produceret af YUFENG, konstrueret til at løse det universelle transportbånds smertepunkt ved båndvandring og afvigelse i transportlinjer for tungt bulkmateriale. Som en professionel producent af kraftig transportørrulle integrerer vi mekanisk induktionsdrejestruktur og flertrins labyrintforseglingsteknologi i YUFENG selvjusterende tomgangsrulle, der leverer øjeblikkelig, automatisk båndcentrering uden regelmæssig manuel kalibrering.

Se mere >> Send forespørgsel >>

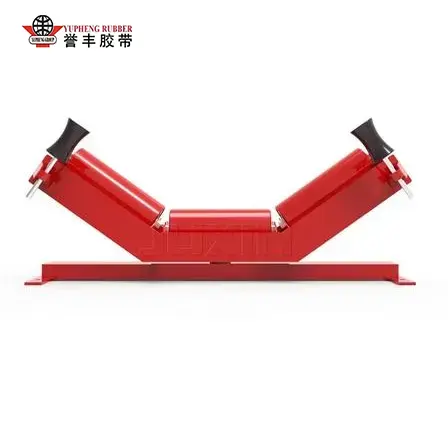

Gennemføring af selvjusterende løbehjul
