Gennemføring af selvjusterende løbehjul

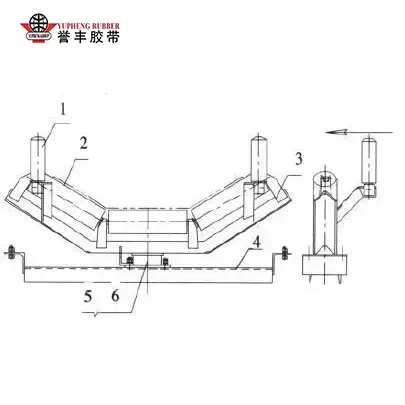

YUFENG Troughing Self-Aligning Idler er et specielt optimeret tre-rullet trugholdersæt, der er udviklet eksklusivt til den lastbærende streng af båndtransportører, designet til at integrere grundlæggende materialestøtte og automatiske båndcentreringsfunktioner i én samling. Forskellig fra faste, almindelige trugløbere, der kun giver belastning uden afvigelseskorrektion, ligger dette produkts kerneinnovation i den flydende centrale drejeforbindelse mellem øvre rullebeslag og bundramme, parret med lodrette anti-afbøjningsstyreruller installeret på begge vingesider.

Når transportbåndet driver til venstre eller højre under drift, kommer båndkanten i kontakt med den lodrette styrerulle og genererer sidetryk, der driver hele den øvre trugramme til at rotere 5°-8° omkring den centrale spindel. De skrå vingeruller producerer derefter omvendt vandret trækkraft for at skubbe det vandrende bælt tilbage til udstyrets midterlinje, hvilket opnår kontinuerlig sporing i realtid uden ekstern strøm eller menneskelig indgriben.

Trugstrukturen med tre valser danner en stabil V-formet materialebærende overflade, hvilket øger lastkapaciteten for bulkmateriale og reducerer sidespild selv under svingende lastvolumener.

Denne medløber passer til alle almindelige transportbånd, inklusive ST-seriens stålsnorbælter og flerlags stofbånd, der kan anvendes til både korte overføringslinjer og langdistancetransportsystemer over land med længder på over 2 kilometer.

Den afhjælper perfekt defekterne ved traditionelle faste tomgangshjul, såsom hyppig manuel justering, alvorligt slid på båndkanten og hyppige nødnedlukninger udløst af fuldstændig båndafsporing, og bliver en obligatorisk standardmontering for faste transportlinjer i mellem og tung industri.

Materialevalg & Produktionshåndværk

1. Ramme og basismateriale

Hele støtterammen, det øvre rullebeslag og den faste base anvender Q235B varmvalset kulstofstål med pladetykkelse fra 4 mm til 8 mm. Svejsning bruger blandet gas-afskærmet lysbuesvejsning for at eliminere interne svejseporer og deformation; overfladebehandlinger omfatter elektrostatisk anti-rust spraymaling, varmgalvanisering eller epoxybelægning til kystnære højfugtighed og korrosive kemiske anlæg.

Den centrale drejeaksel anvender 45 # koldttrukket blankt rundt stål med bratkølings- og hærdningsbehandling, med høj torsionsmodstand og lavt rotationsslid for at sikre fleksibel rammedrejning efter tusindvis af timers kontinuerlig drift.

2. Roller Assembly Craft

Rulleskaller er højpræcisions ERW sømløse stålrør med vægtykkelse 3,0–6,0 mm, valgfri HDPE anti-korrosionsskaller til kemisk mineraltransport. Indvendige støtteaksler er præcisionsdrejet til koncentricitet ≤0,7 mm for at minimere kørevibrationer.

Dybe rillekuglelejer med C3-frigang er installeret i begge rulleender, matchet med tre-trins sammensatte labyrintnylontætninger plus interne fedtopbevaringshulrum. Lithium-baseret anti-rust smørefedt er påfyldt under montering, hvilket blokerer for støv, gylle og regnvandsinfiltration for at undgå lejestop og rustsvigt. Vingeruller kan tilpasses med gummilagring til højfriktion, vådt materialehåndteringsscenarier.

3. Hele maskinens inspektionsproces

Hver færdig YUFENG-troughing selvjusterende løbehjul fuldfører fuld fabrikstest før forsendelse, dækkende test af rullerotationsmodstand, svingrotationsfleksibilitetstest, forseglingstest for lejevandsnedsænkning, test af rammebelastningsdeformation og anti-rustbelægningsadhæsionstest. Ukvalificerede produkter elimineres ved hver produktionsknude for at opretholde ensartet batchydelse til oversøiske projektindkøb.

Data om sammenligning af arbejdsprincip og præstationstest

1. Automatisk centrerende arbejdslogik

Sporingsmekanismen fungerer på ren mekanisk friktionstransmission uden elektroniske eller hydrauliske hjælpedele. Under normal afbalanceret belastning forbliver tomgangsrammen i neutral position, og tre trugvalser understøtter jævnt transportbåndet og bulkmaterialerne. Når ujævn materialetilførsel, sidevind eller remspændingsuoverensstemmelse forårsager sideværts drift, presser båndkanten den lodrette sidestyrerulle og overfører vandret kraft til den øvre beslagsamling.

Beslaget roterer rundt om det centrale omdrejningspunkt og vipper vingerullen på afvigelsessiden fremad for at skabe en centripetal friktionskraft modsat båndets vandringsretning. Efter at bæltet vender tilbage til midten, genopretter den afbalancerede friktion løbehjulet til dets neutrale tilstand og danner en lukket kredsløb i realtid korrektionscyklus under hele udstyrets drift. De lodrette styreruller tjener også som endestop for at forhindre fuldstændig båndafsporing under ekstreme afvigelsesforhold.

2. Feltkontrast-testdata vs. almindelig fast trugløber

En seks måneders kontinuerlig sporingstest blev gennemført på en 1200 mm bred kulminetransportlinje for at kvantificere ydeevnegab:

Testresultater bekræfter, at installation af YUFENG Troughing Self-Aligning Idler med 30 meters intervaller langs transportbåndet drastisk sænker driftstab og arbejdsindsats for bulkmaterialevirksomheder.

Real Industry Application Cases

Denne idler-serie har stabile støtteregistreringer i flere oversøiske tunge industriprojekter med verificerbare langcyklusdriftsdata på tværs af minedrift, havne-, cement- og metallurgisektorer.

Case 1: Sydøstasiatiske åben-pit kulminetransportlinje

Et fast transportørsystem på 1,8 km mellemlang afstand, der transporterer råkul, har brugt vores YUFENG-troughing selvjusterende løbehjul til alle bærende sidesporingspositioner, der opererer under lokal høj luftfugtighed, tungt støv og variable vindforhold.

Efter tre års kontinuerlig 24-timers drift viser tomgangsrammerne ingen rustdeformation, rullerne roterer jævnt uden at lejet klemmer, og hovedtransportbåndet af stålsnor opretholder en stabil centrering uden kantrivning eller spild af materiale i store arealer. Kunden aflyste to fuldtidsansatte vedligeholdelsesmedarbejdere, der oprindeligt var tildelt dagligt selekorrektionsarbejde, hvilket opnåede åbenlyse besparelser på arbejdsudgifter.

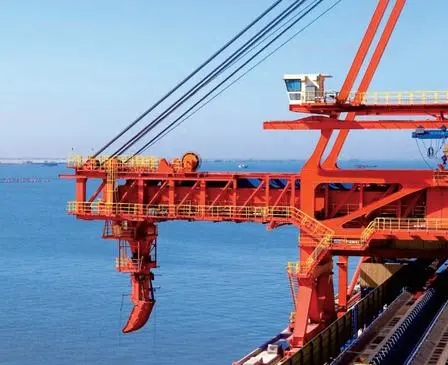

Case 2: Europæisk kysthavns bulk malmhåndteringsterminal

Havnens 1400 mm brede malm-tømningstransportør står over for kraftig sidevindsinterferens året rundt, hvilket tidligere forårsagede hyppig båndvandring med standard faste løbehjul. Efter eftermontering af den selvjusterende trugløberkonstruktion elimineres vindinduceret afvigelse fuldstændigt. Den galvaniserede ramme og flertrins tætningsruller tilpasser sig kystsalttågekorrosion, hvilket forlænger komponentudskiftningscyklussen fra 6 måneder til 24 måneder.

Yderligere mainstream-applikationsscenarier omfatter indenlandske cementklinker-transportlinjer, jernmalmmetallurgi-lagerpladstransportører og tilførselssystemer til knusning af stenbrud, med konsekvent kundefeedback om stabil gennemføringsydelse og ultralav fejlfrekvens. Driftsfotos på stedet og komplette projektreferencedokumenter kan leveres til køberevaluering efter anmodning.

Komplet produkttekniske specifikationsparametre

Kernefordele og hvorfor vælge YUFENG selvjusterende styrehjul

Automatisk mekanisk bæltesporing

Den flydende drejeramme reagerer automatisk på bæltebevægelser og hjælper med at opretholde centreret drift uden hyppig manuel justering og reducerer rutinemæssigt vedligeholdelsesarbejde.

Forbedret tætning og miljøbeskyttelse

Flerlags labyrinttætninger hjælper med at forhindre støv, gylle og regnvand i at trænge ind i lejesamlingen, hvilket gør medløberen velegnet til krævende minedrift, havne- og cementtransportmiljøer.

Stabil trugstøtte og afvigelsesbeskyttelse

Trugstrukturen med tre ruller giver stabil støtte til bulkmaterialer, mens lodrette styreruller hjælper med at begrænse overdreven båndbevægelse og reducere risikoen for båndafsporing og kantskader.

Fleksibel Specifikationstilpasning

YUFENG understøtter tilpassede trugvinkler, rullediametre og rammebehandlinger, der passer til forskellige transportbåndsbredder, belastningsforhold og båndkonstruktioner, inklusive stålsnor og stoftransportbånd.

Standardiseret fremstilling og fuld inspektion

Hver selvjusterende Idler-enhed gennemgår systematisk produktions- og ydeevneinspektion før forsendelse. Konsekvent fabrikskvalitet hjælper med at reducere udskiftningsfrekvensen og forbedre pålideligheden for oversøiske transportørprojekter.

Lavere samlede driftsomkostninger

Ved at reducere slid på bæltets kant, manuel justering, uventet nedetid og vedligeholdelseskrav hjælper YUFENG selvjusterende løbehjul med at sænke de langsigtede driftsomkostninger for bulkmaterialetransportsystemer.

Factory-Direct Technical Support

YUFENG driver komplette valsebehandlings- og testfaciliteter og leverer parameterrådgivning, tegningstilpasning, fabriksdirekte levering og teknisk vejledning efter installation til bulkmaterialehåndteringsprojekter.

Ofte stillede spørgsmål

Spørgsmål 1: Hvad er kravet til installationsafstand for YUFENG Troughing Self-Aligning Idler på transportbånd?

A1: For almindelige mellemlastede minedrifts- og cementtransportører skal der installeres et sæt hver 30. meter langs bærestrengen. For langdistance-landtransportører eller havneudstyr med stærk sidevindsinterferens, forkort intervallet til 15-20 meter, og anbring yderligere et sæt 15 meter væk fra hoved- og haleremskiver for at korrigere remafvigelser under overgangsflader med flade trug.

Spørgsmål 2: Kan denne medløber eftermonteres på eksisterende gamle transportbåndssystemer uden større rammeændringer?

A2: Ja. Standard monteringshulsdimensioner i bund følger universelle TD75 og DTII transportørrammestandarder, og erstatter direkte de originale faste trugløbehjulssamlinger uden at skære eller genbore hovedtransportørstrengen. Til gammelt udstyr, der ikke er standard, leverer vi skræddersyede tegninger af bundbeslag, der matcher eksisterende installationsstørrelser, hvilket understøtter sømløs eftermonteringstransformation.

Spørgsmål 3: Hvilke rutinemæssige vedligeholdelsesoperationer kræves for YUFENG Troughing Self-Aligning Idler?

A3: Daglig inspektion kræver kun visuel kontrol for rullestop, slid på styrerullens overflade og afskalning af rammebelægning. Udfør en kvartalsvis rengøring af støv og materialeophobning omkring den centrale drejeaksel for at sikre fleksibel rotation. Det forfyldte lejesmørefedt holder 12–18 måneder under normale arbejdsforhold; supplerende smøring er kun nødvendig for højtemperatur-kontinuerlige driftssteder.

Slidte ruller kan skilles ad og udskiftes individuelt uden at fjerne hele tomgangsrammen, hvilket i høj grad forenkler vedligeholdelsesarbejdet.

Q4: Hvilke specialtilpassede versioner kan produceres til ekstreme arbejdsforhold?

A4: Vi understøtter flere tilpassede opgraderinger: HDPE anti-korrosionsrulleskaller til transport af kemiske mineraler og saltmaterialer; tykke gummilagrende vingeruller til håndtering af våd klæbrig malm; fuld varmgalvaniserede rammer til kystnære salttågemiljøer; højtemperaturbestandige lejer til cementklinker-transportledninger, der arbejder over 70 ℃; og kraftige forstærkede rammer til ultrabrede 1800–2000 mm brede højtonnage transportører.
