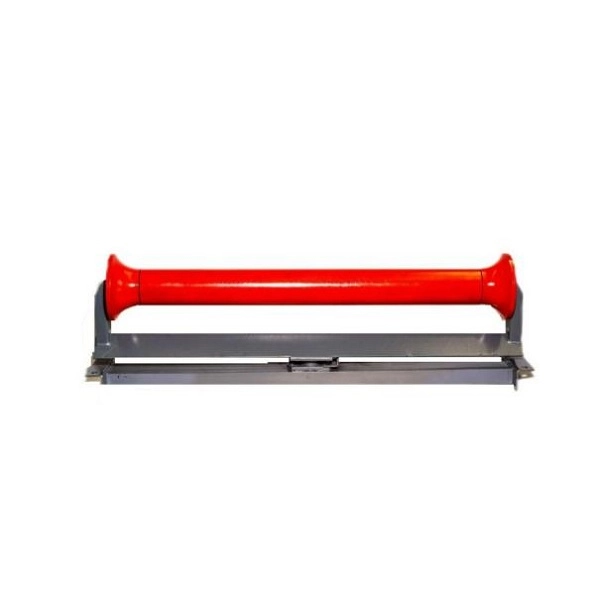

Direkte returløbsrulle fra fabrikken til Heavy Duty Conveyor Systemer

YUFENG Returløberrulle, også kendt som returrulle eller tilbageløbstransportør, er installeret på den nederste retursektion af en båndtransportør for at understøtte det tomme transportbånd, når det bevæger sig tilbage til driv- eller halesektionen. Dens hovedfunktioner er at opretholde bælteformen, reducere nedhængning, understøtte en jævn returbevægelse og hjælpe med at opretholde en stabil bæltesporing.

YUFENG leverer flade parallelle, V-type centrering, spiral selvrensende, HDPE anti-korrosion, galvaniserede og gummiskiver returløbehjul til minedrift, cement, havne, kemiske anlæg, kraftværker og andre bulkmaterialetransportapplikationer. Forskellige skalmaterialer, overfladebehandlinger, tætningsstrukturer og lejekonfigurationer kan vælges i henhold til båndbredde, materialeegenskaber og arbejdsmiljø.

Standard udvendige diametre omfatter 76, 89, 108, 114, 133, 168, 194 og 219 mm, med rullelængde og vægtykkelse tilgængelig i henhold til tegninger på transportbåndsrammen. Rullerne er designet til kompatibilitet med almindelige DTII-, TD75- og CEMA-transportørstrukturer.

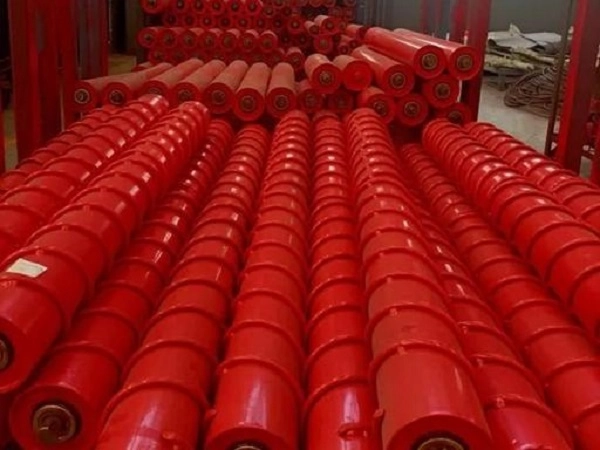

Typer til forskellige transportbåndsforhold

Flad parallel returløbsrulle

Den flade parallelle returløber bruger en enkelt lige cylindrisk rulle til at understøtte det ubelastede bånd. Dens enkle struktur er velegnet til konventionelle transportlinjer, der transporterer tørre og relativt ikke-klæbende materialer, hvor der kræves grundlæggende støtte for returbæltet.

V-type centrerende returløbsrulle

V-type returløbehjulet bruger to ruller arrangeret i en V-konfiguration for at give yderligere båndcentreringsvejledning. Den er velegnet til langdistancetransportlinjer, hvor båndafvigelse kan forekomme under kontinuerlig returdrift.

Spiral selvrensende returløbsrulle

Den spiralformede returløber bruger en spiralformet overfladeprofil til at hjælpe med at fjerne ler, vådt sand og andre klæbrige materialer fra bagsiden af transportbåndet. Den er velegnet til våde miner, lerbrud og transportsystemer, der håndterer materialer med høj tilbageførselsvedhæftning.

HDPE plast returløbsrulle

HDPE returløbehjulet bruger en ikke-metallisk skal med modstandsdygtighed over for rust, fugt og udvalgte kemiske medier. Dens lavere driftsstøj og korrosionsbestandige konstruktion gør den velegnet til kysthavne, kemiske anlæg og fugtige industrimiljøer.

Type rulle	Kernekarakteristik	Gældende arbejdstilstand
Flad parallel returløber	Enkel struktur og grundlæggende bæltestøtte	Tørt bulkmateriale og konventionelle retursektioner
V-type returløber	Forbedret bæltecentreringsevne	Langdistancetransportlinjer, der er tilbøjelige til båndafvigelse
Spiral selvrensende returløber	Fjerner klæbrigt materiale fra bæltets overflade	Transport af våde miner, ler og klæbrigt materiale
HDPE plast returløber	Rustfri, korrosionsbestandig og lav støj	Kystnære, fugtige og kemiske miljøer

Konfigurationer til forskellige transportbåndsapplikationer

Flad parallel returrulle

Den flade parallelle konfiguration er standard returstøtteløsningen til den nederste tomme båndsektion. Den er velegnet til kul, kalksten, sand og andre relativt tørre bulkmaterialer, hvor returbåndet har normale opretningskrav.

V-type centrerende returrulle

V-type konfigurationen giver yderligere lateral styring, når bæltet bevæger sig langs retursektionen. Det kan hjælpe med at begrænse venstre-højre båndbevægelse på lange transportbåndssystemer og reducere afhængigheden af yderligere korrigerende komponenter, når transportørens design tillader det.

Spiral selvrensende returrulle

Spiralstrukturen er designet til returbånd, der bærer klæbrige materialerester. Den spiralformede profil hjælper med at fjerne ophobet ler, mudder og vådt sand fra båndets overflade for at reducere materialeopbygning omkring valsen.

Varmgalvaniseret returrulle

Varmgalvanisering giver yderligere korrosionsbeskyttelse til stålvalsens overflade. Denne konfiguration er velegnet til udendørs lagerpladser, friluftstransportlinjer og andre fugtige miljøer, hvor konventionelt ubehandlet stål kan korrodere hurtigere.

HDPE anti-korrosions returrulle

HDPE-skallen eliminerer konventionel ståloverfladerust og giver modstandsdygtighed over for fugt, saltspray og udvalgte kemiske medier. Den er velegnet til havneterminaler, kemiske værksteder og andre korrosive miljøer.

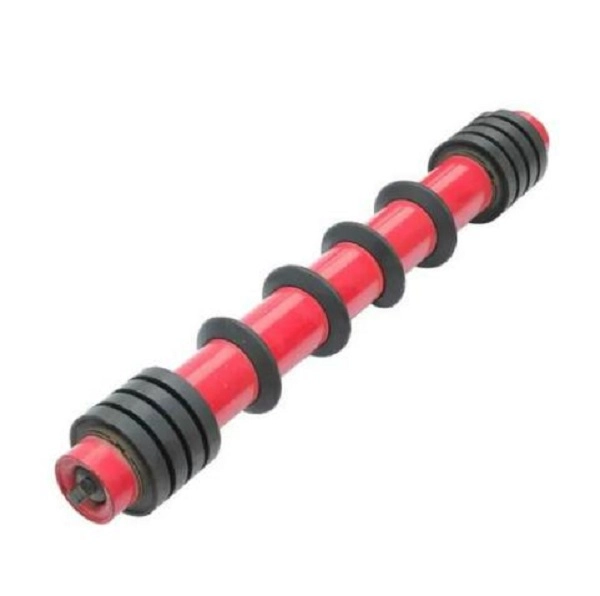

Gummi Disc Returrulle

Gummiskiver er anbragt langs rulleakslen for at give fleksibel kontakt med returbåndet. Strukturen kan absorbere en del af båndets vibrationer og reducere direkte slid mellem returbåndet og en stiv stålrulleoverflade.

Specifikationer

Rulle diameter

YUFENG leverer standard ydre diametre på 76, 89, 108, 114, 133, 168, 194 og 219 mm. Diametervalg bør tage højde for båndhastighed, båndbredde, returbelastning, transportørlængde og designkravene til transportbåndsrammen.

Bæltebredde matcher

Returløbehjulsserien er designet til transportbåndsbredder på ca. 500–2400 mm. Rullelængde og akseldimensioner kan tilpasses i henhold til de faktiske ramme- og beslagsdimensioner.

Kompatibilitet med transportørramme

YUFENG Return Idler Roller-produkter kan konfigureres til DTII-, TD75- og CEMA-type transportørstrukturer. Købere bør oplyse eksisterende rulledimensioner eller rammetegninger ved udskiftning af ruller i et eksisterende transportsystem.

Bæltekompatibilitet

Rullerne kan matches med stoftransportbånd, stålsnortransportbånd, sidevægstransportbånd og rørtransportbåndsystemer i henhold til båndbredde, returstruktur og transportørlayout.

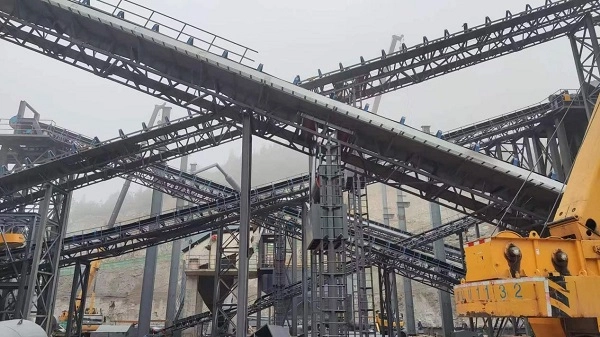

Materiale og tætningsmuligheder

Materiale til rulleskal

Tilgængelige skalmaterialer inkluderer Q235 kulstofstål, HDPE og 304 rustfrit stål. Kulstofstål er velegnet til generel kraftig transport, HDPE til korrosionsfølsomme miljøer og 304 rustfrit stål til applikationer, der kræver højere korrosionsbestandighed.

Overfladebehandling

Overfladebehandlingsmuligheder omfatter elektrostatisk spraybelægning, varmgalvanisering og gummiskiveindpakning. Den valgte behandling kan tilpasses udendørs luftfugtighed, ætsende medier, stød og krav til bæltekontakt.

Tætningsstruktur

Dobbelt og tredobbelt sammensat nylon labyrintforseglingssystemer kan bruges til at hjælpe med at begrænse indtrængen af støv og vand ind i lejehulrummet. Gummikontakttætninger kan give en ekstra barriere omkring lejesamlingen.

Lejekonfiguration

Indenlandske højpræcisionslejer eller importerede SKF/FAG C3-clearance lejer kan vælges i henhold til driftskrav, kontinuerlige driftsforhold og kundespecifikationer.

Særlige arbejdsforhold

Specielle konfigurationer såsom flammehæmmende og antistatiske returvalser til underjordisk kulminedrift eller lavtemperaturbestandige valser til koldområde åbne miner kan overvejes i henhold til den aktuelle anvendelse.

Understøttende beslag

YUFENG kan levere returrullestøttebeslag i forskellige størrelser, så den valgte rulle kan matches med transportørrammen og installationsstrukturen.

Struktur og råmaterialer

Roller Shell

Standard stålreturvalser bruger Q235 højfrekvent ERW stålrør, mens HDPE versioner bruger nyt HDPE materiale. Skalvægtykkelsen kan justeres i henhold til rullelængde, belastning og påkrævet strukturel styrke.

Rulleaksel

45# koldttrukket massivt rundstål bruges til akslen i standardkonfigurationer, hvilket giver modstand mod bøjning og deformation under kontinuerlig drift.

Leje

C3-clearance dybe rille kuglelejer bruges i den roterende enhed. Lejevalg påvirker rotationsmodstand, temperaturstigning og levetid under kontinuerlig transportørdrift.

Tætningskomponenter

Tætningsstrukturen kan omfatte højsejhed nylon labyrintringe og vejrbestandige nitrilgummi tætningsringe for at reducere støv og vand, der trænger ind i lejehulrummet.

Råstofinspektion

Stålrør, aksler og lejer udtages og kontrolleres, før de går i gang med monteringsprocessen. Materialer, der ikke opfylder kravene til fabrikseftersyn, afvises inden produktion.

Præstationsindikatorer

Ydeevne vare	Standardkrav	Test standard
Rotationsmodstandskoefficient	≤0,008	ISO 15365
Støv- og vandbeskyttelsesgrad	IP65	IP Test Standard
Nominel belastningslevetid	≥30.000 arbejdstimer	Factory Accelerated Aging Test
Roller Shell Concentricity	≤0,5 mm	Skiveindikator test
Lejer Anti-Aging Time	≥500 timers ældningstest ved høj temperatur	Intern laboratorietest
Aksial statisk belastningskapacitet	1,5 gange nominel belastning uden deformation	Statisk tryktest

Den faktiske rulleydelse afhænger af diameter, kappevægtykkelse, lejetype, tætningsstruktur, transportørhastighed, båndspænding, miljøforhold og vedligeholdelsespraksis.

Standarder og kvalitetsdokumentation

Conveyor industristandarder

YUFENG Return Idler Roller-produkter fremstilles med reference til CEMA, GB/T10595 og ISO15365 krav til transportbåndsudstyr og rulleydelse.

Sikkerhedskrav

Returvalser beregnet til underjordiske minedrift kan konfigureres i overensstemmelse med gældende sikkerhedskrav for kulminer. Den nøjagtige sikkerhedsdokumentation afhænger af det valgte produkt og påtænkte anvendelse.

Eksporter dokumentation

Tilgængelig dokumentation kan omfatte ISO9001 kvalitetsstyringscertificering, CE-eksportdokumentation, SGS råmaterialeinspektionsrapporter, sikkerhedstestdokumentation for kulminer og fabriksrotationsmodstands- og levetidstestrapporter i henhold til produkt- og destinationsmarkedet.

Installation og udskiftning

Ny transportørramme

Returrullestøttebeslaget er fastgjort til transportørens ramme i henhold til den beregnede afstand. Begge ender af rulleakslen er på linje med beslagets monteringshuller og fastgjort med de specificerede stifter eller bolte. Valsen skal rotere frit uden unormal modstand, før transportøren tages i brug.

Udskiftning af slidt returrulle

Transportøren skal stoppes og strømforsyningen isoleres før udskiftning. Efter fjernelse af aksellåsekomponenterne kan den beskadigede returrulle fjernes og udskiftes med en ny enhed. Den nye rulle skal kontrolleres for fleksibel rotation, før transportøren genstartes.

V-type returrullearrangement

V-type returruller kan arrangeres med passende intervaller på langdistancetransportlinjer, hvor båndsporing kræver ekstra støtte. Den faktiske afstand bør bestemmes i henhold til transportørens struktur, båndopførsel og driftsforhold.

Installation af spiralrulle

Spiral-selvrensende returruller bør bruges på transportører, der transporterer våde eller klæbrige materialer, hvor båndtransport kan samle sig på retursiden. Installationen skal sikre, at spiraloverfladen passer til båndets løberetning og transportørstruktur.

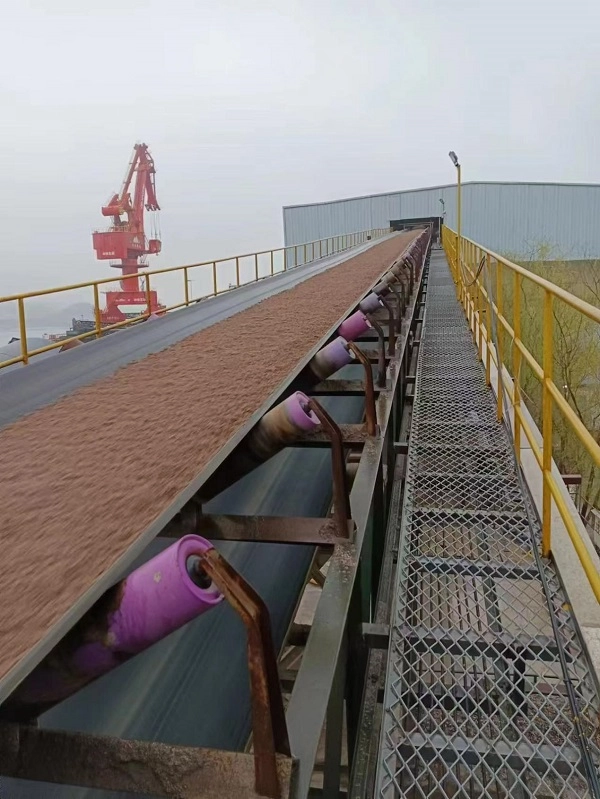

Ansøgningsbetingelser

Transport af tørt bulkmateriale

Flade parallelle returruller er velegnede til konventionelle transportører, der transporterer relativt tørre materialer som kul, kalksten, sand og tilslag.

Langdistance transportbånd

V-type centrerende returruller kan vælges, hvor lange transportbånd kræver forbedret båndsporing under returslaget.

Våde og klæbrige materialer

Spiral selvrensende returruller er velegnede til våde miner, lerbrud og andre applikationer, hvor klæbrigt materiale klæber til bagsiden af transportbåndet.

Kystnære og kemiske miljøer

HDPE eller galvaniserede returruller kan vælges til områder udsat for saltspray, fugt eller udvalgte ætsende medier afhængigt af driftsforholdene.

Følsomme stoftransportbånd

Returruller af gummiskiver kan overvejes, hvor der kræves yderligere fleksibilitet mellem rullen og returbåndet for at reducere vibrationer og kontaktslid.

Matchende transportbåndssystemprodukter

Transportbånd serie

YUFENG kan levere stoftransportbånd, stålsnortransportbånd, sidevægstransportbånd, rørtransportbånd, mønstret transportbånd og ru toptransportbånd til komplette bulkmaterialetransportsystemer.

Andre transportørruller

Støtteprodukter omfatter trugbærende løbehjul, stødhjul, selvjusterende løbehjul og deres tilsvarende beslag og støttestativer.

Gummi tilbehør

Slidbestandige gummiplader, transportørfodlister, vulkaniseringsreparationslim og patch-sæt kan leveres til transportørinstallation, vedligeholdelse og reparation i marken.

HDPE Pipeline Series

HDPE Water Pipe og HDPE Dredge Pipe kan leveres til hjælpeanvendelser til vand- og gylletransport i minedrift og industrielle projekter.

Tilpasset behandling

Rullediameter, vægtykkelse, akseldimensioner, tætningsstruktur og andre parametre kan justeres i henhold til kundens arbejdstegninger og transportbåndskrav.

Emballage og opbevaring

Returruller med lille diameter

76, 89 og 108 mm returruller kan bundtes med ståltråd, forsynet med beskyttelseshætter på begge akselender og pakket i massive trækasser til international transport.

Store tunge returruller

168, 194 og 219 mm ruller kan arrangeres på træpaller, pakket ind med beskyttende plastfilm og sikret til containertransport for at reducere overfladeridsning og korrosion.

HDPE plast returruller

HDPE-ruller kan adskilles med skum eller andre støddæmpende materialer for at reducere overfladekollision og beskadigelse under lastning, losning og transport.

Opbevaringskrav

Returruller bør opbevares vandret på paller med en anbefalet stablehøjde på højst 1,2 m. Ved udendørs opbevaring bør der anvendes vandtæt presenning, og langvarig udsættelse for regnvand bør undgås.

Sådan vælger du den korrekte returløbsrulle

Transportbåndsbredde

Angiv transportbåndets bredde og eksisterende rammedimensioner, så den passende rullelængde, akselkonfiguration og beslagstørrelse kan bekræftes.

Type returrulle

Flade, V-type, spiral-, HDPE- og gummiskive returruller bør vælges i henhold til krav til båndsporing, materialevedhæftning, fugtighed og korrosionsforhold.

Arbejdsmiljø

Giv oplysninger om mine, havne, kemiske eller andre arbejdsmiljøer, herunder fugtighed, saltspray, kemisk eksponering og temperaturforhold. Dette hjælper med at bestemme det passende skalmateriale og overfladebehandling.

Materiale vedhæftning

Når vådt ler, mudder eller klæbrigt materiale har tendens til at forblive på retursiden af båndet, kan en spiral selvrensende returrulle overvejes for at reducere materialeophobning.

Bæltesporingskrav

For langdistancetransportbånd med en tendens til båndafvigelse, kan V-type centrerende returruller evalueres som en del af retur-sidejusteringsarrangementet.

Anmod om et tilbud på returløbsrulle

Nødvendige tekniske parametre

For et præcist tilbud skal du angive den matchede transportbåndsbredde, rullens ydre diameter, returløbstype såsom flad, V-type, spiral eller HDPE, arbejdsmiljø, materialeegenskaber, samlet ordremængde og målleveringsport.

YUFENG tekniske ingeniører kan evaluere den passende rullediameter, skalmateriale, lejekonfiguration, tætningsstruktur og støttebeslag i henhold til det faktiske transportørsystem.

YUFENG Global kontaktinformation

E-mail

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobil

+86 15318787602

Fabriksadresse

Xiagou Villege, ETDZ, Qingdao, Shandong, Kina

View as

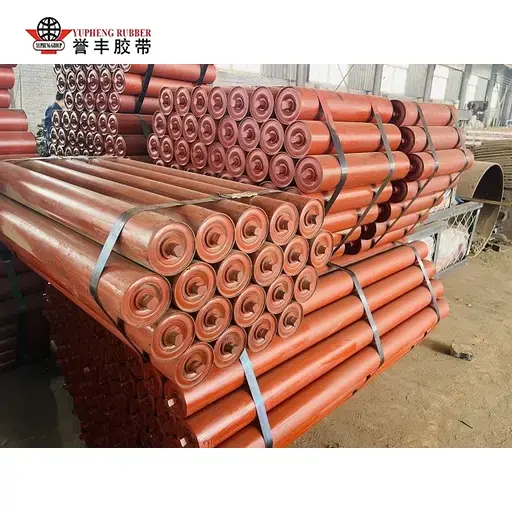

Flad returløbsrulle

YUFENG Flat Return Idler Roller understøtter retursiden af båndtransportører og giver jævn båndføring og pålidelig drift med lav modstand til minedrift, cement-, korn- og bulkmaterialehåndteringssystemer. Med fuld-proces kvalitetskontrol fra stålrørsbehandling til dynamisk balancering hjælper det med at reducere ujævnt båndslitage og opretholde en stabil transportørydelse på tværs af lette, mellemstore og tunge applikationer.

Se mere >> Send forespørgsel >>

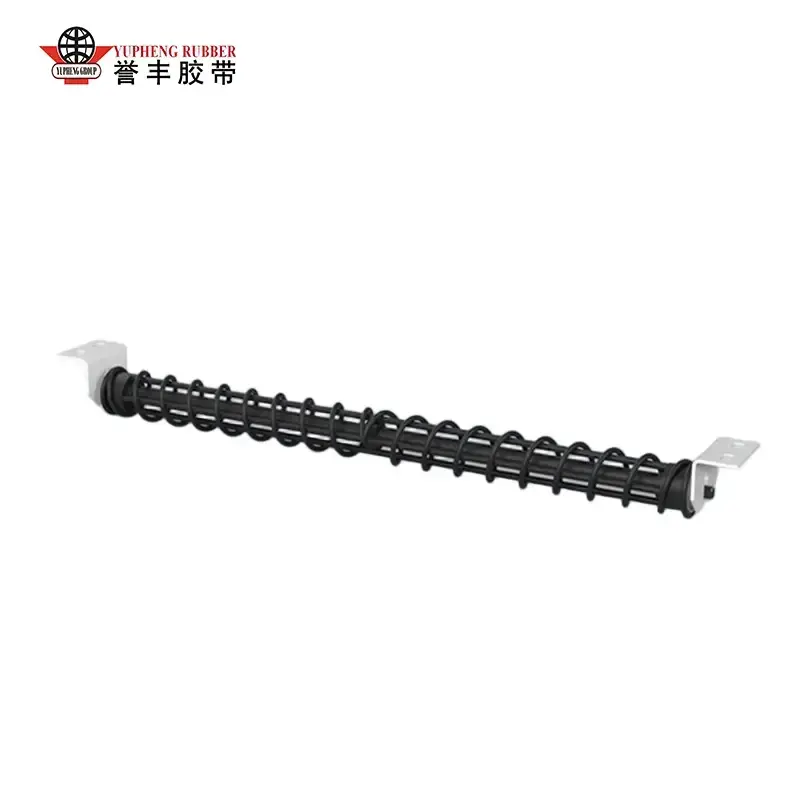

Spiral returløbsrulle

Selvrensende ydeevne gør YUFENG Spiral Return Idler Roller ideel til transportbånd, der håndterer våde, klæbrige og opbygningstilbøjelige materialer. Dens spiralstruktur hjælper med at fjerne klæbende materiale fra båndets returflade, hvilket reducerer båndafvigelse, rengøringsstop og vedligeholdelsesbehov. Felttestet i kul-, cement-, havne- og termiske kraftapplikationer giver den stabil langsigtet støtte til tunge transportsystemer.

Se mere >> Send forespørgsel >>

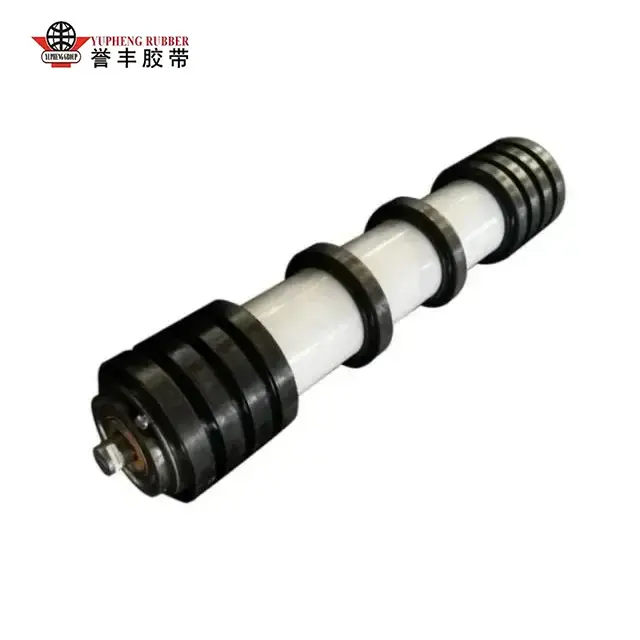

Gummiskive returløbsrulle

YUFENG Rubber Disc Returrulle er designet til klæbrige og rester-tilbøjelige transportmiljøer og bruger en elastisk gummiskivestruktur med afstand til at forbedre båndrensning og beskyttelse på retursektioner. Dens tætningsdesign giver pålidelig støvtæt, vandtæt og anti-korrosionsydelse fra -42°C til +68°C, hvilket hjælper med at reducere materialeopbygning, bælteafvigelse og vedligeholdelsesfrekvens i minedrift, havne, cement- og kraftindustrier.

Se mere >> Send forespørgsel >>

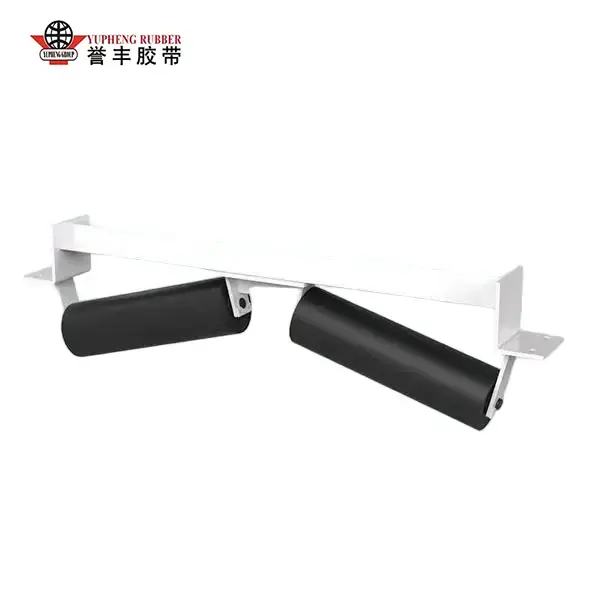

V Returløbsrulle

YUFENG V returløbsrulle er designet til langdistance- og tunge belastningstransportører og giver automatisk båndcentrering og stabil støtte gennem sin V-formede symmetriske rullestruktur. Dets avancerede tætningssystem beskytter lejer mod støv, vand og barske miljøer, samtidig med at remafvigelse, kantslid og vedligeholdelseskrav reduceres. Velegnet til kul, minedrift, cement og bulkmaterialetransport fra -40°C til +70°C.

Se mere >> Send forespørgsel >>

YUFENG er en professionel Returløberrulle producent og leverandør i Kina. Vi har et erfarent salgsteam, professionelle teknikere og et eftersalgsserviceteam.

Nyhedsanbefalinger

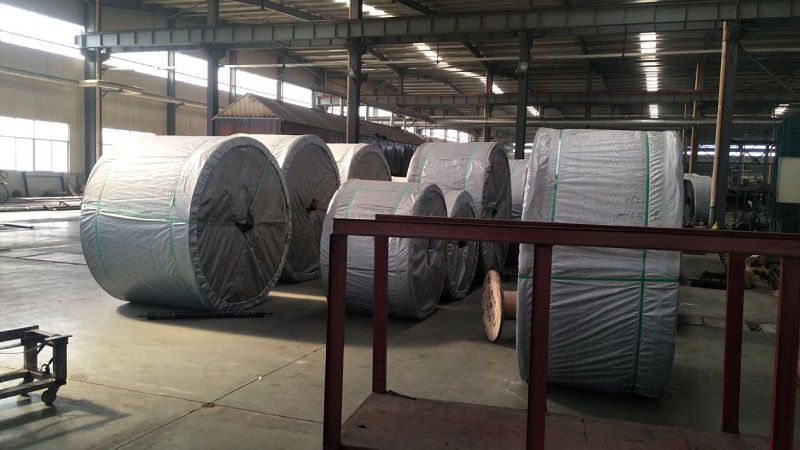

Stort parti ståltrådstransportbånd eksporteret til Senegal for at understøtte transport af minedriftsmateriale Se mere >>

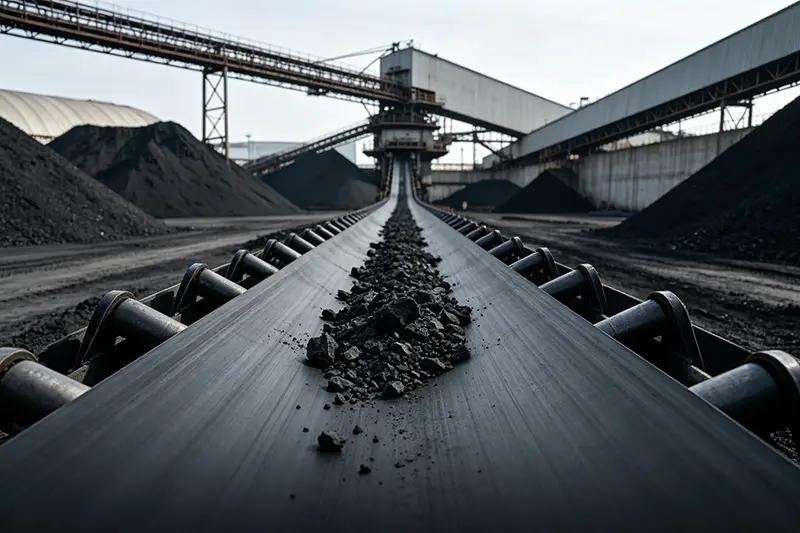

Fordele ved stålsnortransportbånd Se mere >>

Oversøiske minedriftskunder besøger vores fabrik for dybdegående kommunikation og transportbåndssamarbejde Se mere >>

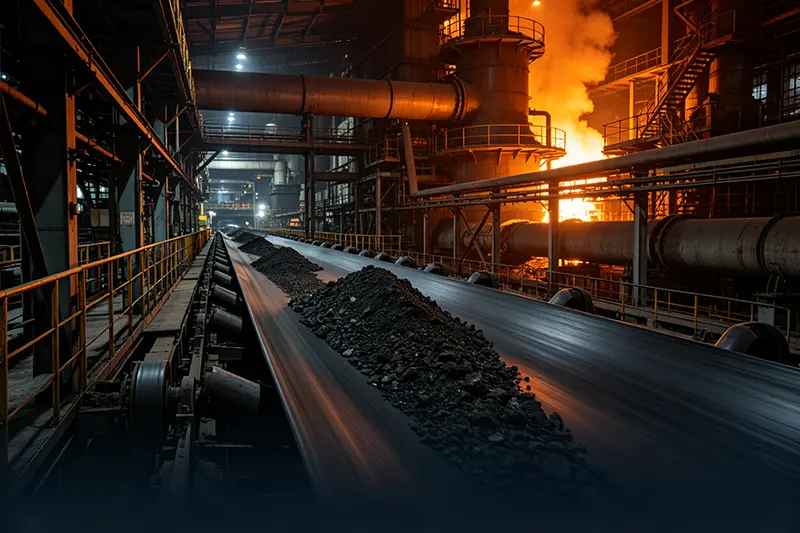

Hvad er anvendelsesscenarierne for stålsnortransportbånd?Se mere >>

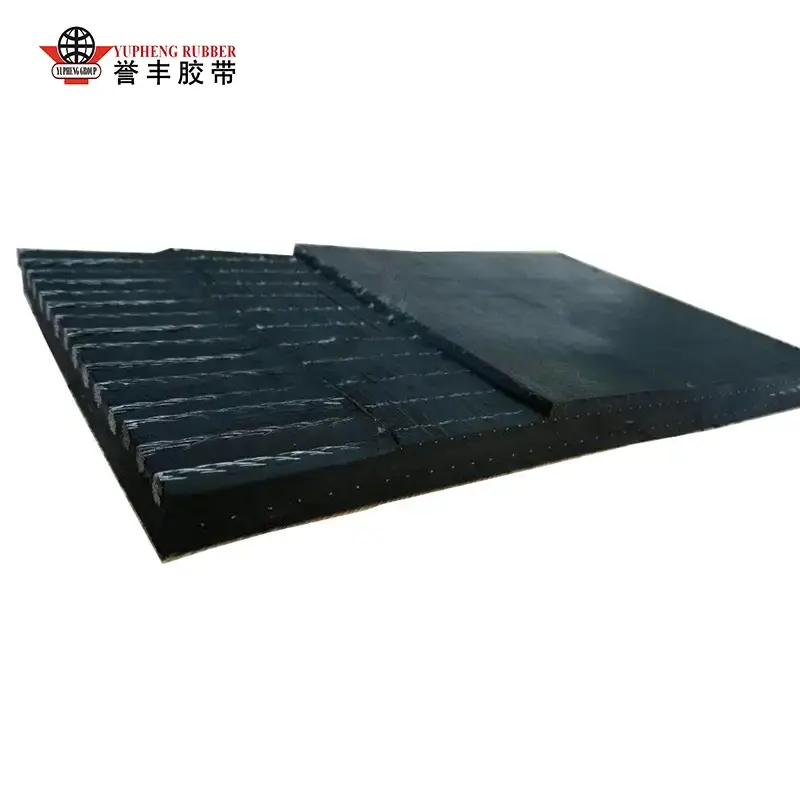

Hvad gør et almindeligt stålsnortransportbånd pålideligt til tunge operationer?Se mere >>

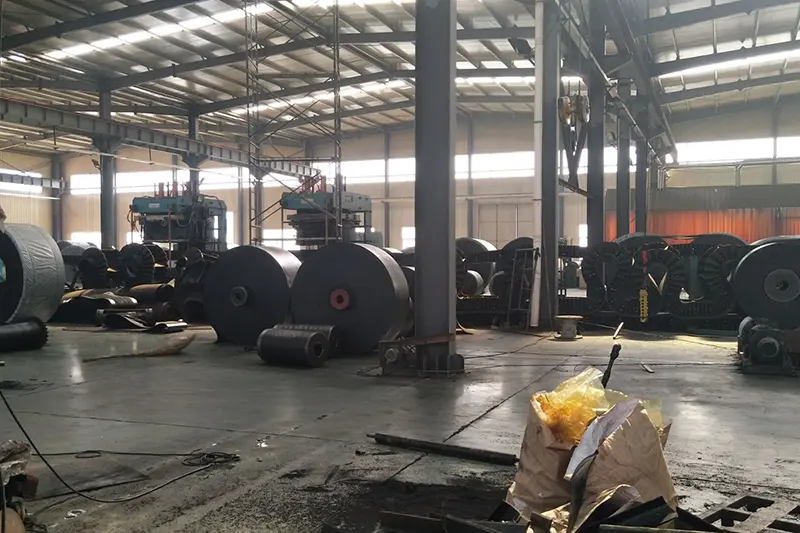

Produktionsproces af gummitransportbånd Se mere >>
